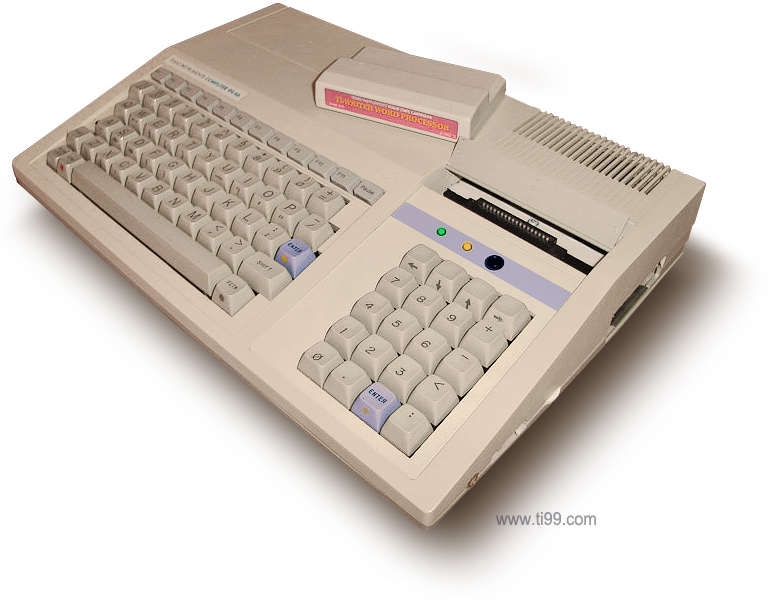

 Ce mod, réalisé en 2011 sur un de mes TI-99/4A, est parti d'une blague que je souhaitais faire à des amis sur un forum. L'idée était de présenter un TI-99 aux apparences d'un modèle que Texas Instruments aurait pu concevoir en 1983. A la base, je comptais juste réaliser la coque et en faire une photographie. Et puis je me suis pris au jeu, en rendant l'ordinateur parfaitement fonctionnel. Et les améliorations se sont succedées...

Au final, ce TI-99 est plutôt agréable à l'usage :-)


Les fonctions ajoutées:  32Ko de SRAM gréffée au bus 16 bits,  pavé numérique de 16 touches, 12 touches de fonctions programmées, touches directionnelles séparées, sortie audio avec amplificateur (désactivable), Speech Synthétizer intégré, port cartouche à insertion verticale, GROM "Editor/Assembler" et "Disk Manager II" intégrées avec possibilité d'ajouter de nouvelles GROM, sélecteur des programmes en ROM par menu, bouton Reset, un sélecteur de vitesse, LED "Turbo", LED Power et LED AlphaLock  TI Extended Basic intégré au système (en plus du TI-Basic), l'alimentation électrique est déportée,  la carte mère repose dorénavant sur la coque inférieure du châssis (ce qui est plus pratique pour la maintenance).

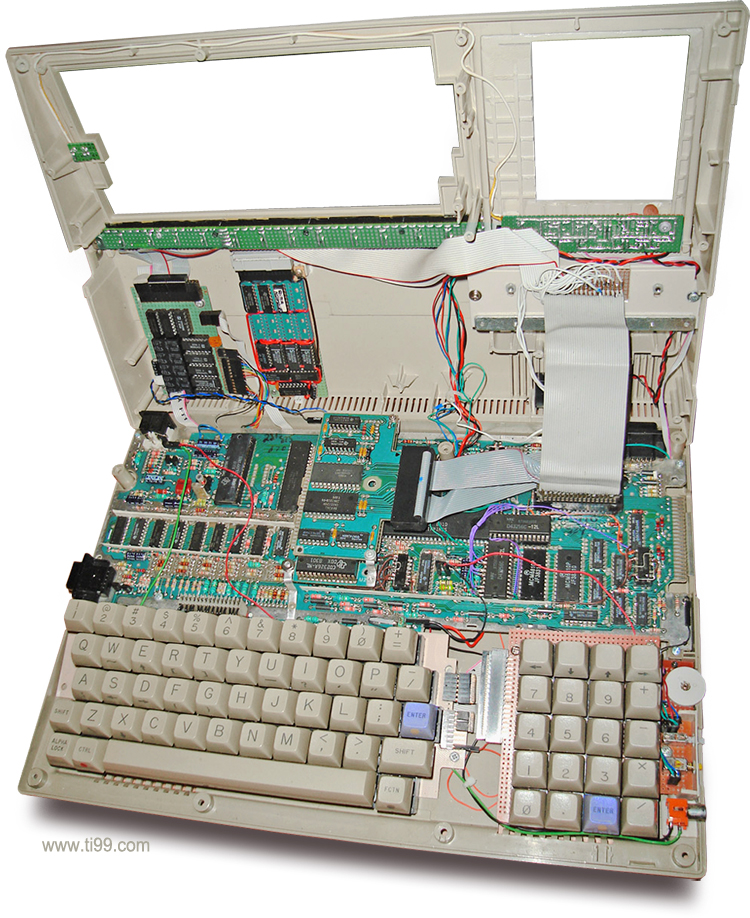

Les greffes en images





Sur la coque supérieure (de haut en bas et de gauche à droite) :
-Mini carte support de LED AlphaLock.
-Carte sur laquelle repose les touches de fonction
-Circuit comprenant l'ampli audio et son interrupteur M/A, les deux Quartz système ( un mode normal à 3Mhz et un mode turbo à 3.58Mhz), la LED de mise sous tension et du mode "Turbo".
-Réalisation d'une carte électronique prenant en charge la gestion du pavé numérique et des touches de directions
-Réalisation d'une autre carte contenant le circuit d'activation de la fonction 'Review Module Library", elle intègre les GROM Editor/Assembler et  Disk Manager II. Des supports DIL sont disponibles pour recevoir d'autres GROM.
-Carte de support cartouche verticale


Sur la carte mère:
- PCB Extended Basic & PCB du speech Synthesizer (en dessous). Ces deux cartes et le connecteur cartouche sont tous connectés au circuit d'activation des ROM/GROM.
-SRAM 256Ko x 8  greffée sur le  TMS-9900 et l'une des ROM système.
-Pavé numérique
-Potentiomètre de volume (pour le HP intégré au boîtier) et boutons Reset et "Turbo", prise audio RCA.
