Pour fonctionner, les téléviseurs doivent répondre à des standards d'image propres aux pays dans lesquels ils sont utilisés. Ainsi, pour les Américains ou les Japonnais, la norme NTSC est en vigueur. Pour la majeure partie des pays Européens, pour les Chinois ou les Argentins, c'est la norme PAL qui a été retenue. La France  fait exception avec sa norme SECAM. Quelques pays comme la Russie, la Grèce ou l'Arabie Saoudite ont quant à eux choisi une norme hybride, le MESECAM.

Ces normes différent entre elles globalement par le choix du codage de la couleur, du nombre de lignes de résolution, de la fréquence de balayage. Je ne rentrerai pas dans les détails techniques, un bon nombre de sites spécialisés le feront bien mieux que moi.

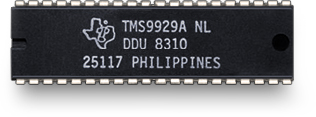

Texas Instruments a développé des processeurs graphiques capables de répondre à ces différents standards. Ainsi le TMS-9918A répond à la norme NTSC et fournit un signal composite.  Ce signal pourra être envoyé sur un téléviseur grâce à un modulateur RF (Référence TI: UM1381). Le TMS-9929A fournit des signaux composantes, signaux qui pourront être traités en PAL ou SECAM selon le pays de destination à l'aide de convertisseurs vidéos optionnels (Ce sont les fameux PHA2036 et PHA2037).


Composants nécessaires et configuration de la carte mère:

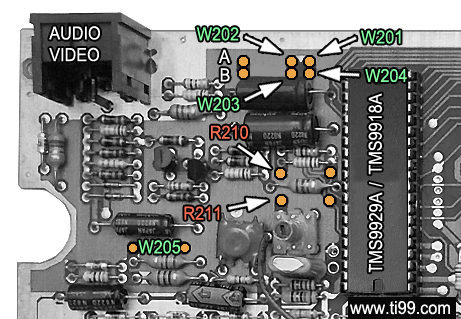

Alors que le VDP 99918A ne requiert qu'une broche pour transmettre son signal vidéo composite (signal Y), le 9929A en sollicite trois (Y, R-Y et  B-Y). A cela s'ajoute le fait que les broches #35 et #38 ne fournissent pas le même signal selon que l'on soit face à un 9918A ou un 9929A . Une configuration de la carte mère s'impose donc. L'opération est facile car la carte mère du 99/4A le prévoit par un jeu de straps et de résistances. La prise DIN devra être adaptée, à 5 broches en configuration 9918A, et 6 broches en configuration 9929A.

Région Processeur Vidéo R210 & R211 DIN       Straps

US

N/A

Pont entre A et W202
Pont entre B et W203


EU


2 X 560 Ohms, 1%, 1/4W

Pont entre A et W201
Pont entre B et W204


Version US: Un strap partant de A vers W202 et un autre partant de B vers W203. R210 et R211 absentes.
Version EU: Un strap partant de A vers W201 et un autre partant de B vers W204. R210 et R211 présentes.



Et le TMS-9928A?

Texas Instruments n'aura pas retenu le TMS-9928A pour équiper les TI-99/4A à destination des USA. Et c'est une très mauvaise chose.  Pour s'en rendre convaincre, il suffit d'utiliser un TI-99/4A US sur un téléviseur NTSC ou un moniteur composite: Les couleurs sont instables, elles bavent. C'est encore plus flagrant sur des textes à l'écran.  Ce flou permanent du NTSC est désagréable pour qui a déjà utilisé le 99/4A EU sur une TV PAL, il est même difficilement supportable pour ceux habitués à utiliser une TV SECAM ou un moniteur RVB.
Un TI-99/4A US n'utilisera qu'un simple câble pour véhiculer l'image sur un moniteur composite et sur une TV NTSC, il nécessitera un adaptateur de type UM1381/PHA2100, vendu à l'époque au prix modeste de $35. L'explication est peut-être là: le prix. Un adaptateur RVB, nécessaire au TMS-9928A, aurait coûté bien plus cher. Une certitude, les utilisateurs US ont été privés d'un affichage de qualité.

Installer un TMS-9928A sur un TI-99/4A US pose aucun problème, il suffit d'appliquer la configuration du TMS-9929A.
