Cette carte mère du 99/8 de révision 2 (1057176-2), comme la plupart de cette série, à la particularité de proposer un connecteur de bus de type «Slot», contrairement aux cartes mères de révision 1 qui arboraient un connecteur de type «Centronics».

Les divers broches qui parcourent la carte mère montrent que le Speech Synthesizer,  les librairies UCSD Pascal et les GROM sont encore montées sur des cartes filles (non présentées sur la photographie).
La RAM utilisateur n'est plus montée sur support, validant une configuration à 64Ko de RAM par défaut sur le 99/8.
La disposition des composants majeurs reste inchangée; On peut toutefois remarquer la disparition d'un 74LS00N  installé au centre des cartes mère de révision 1.

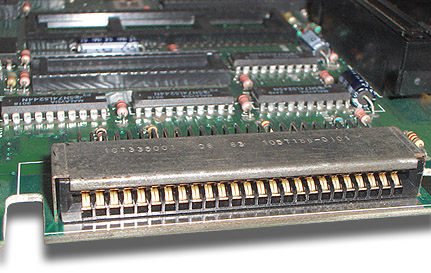

Port d'extension au format Slot.

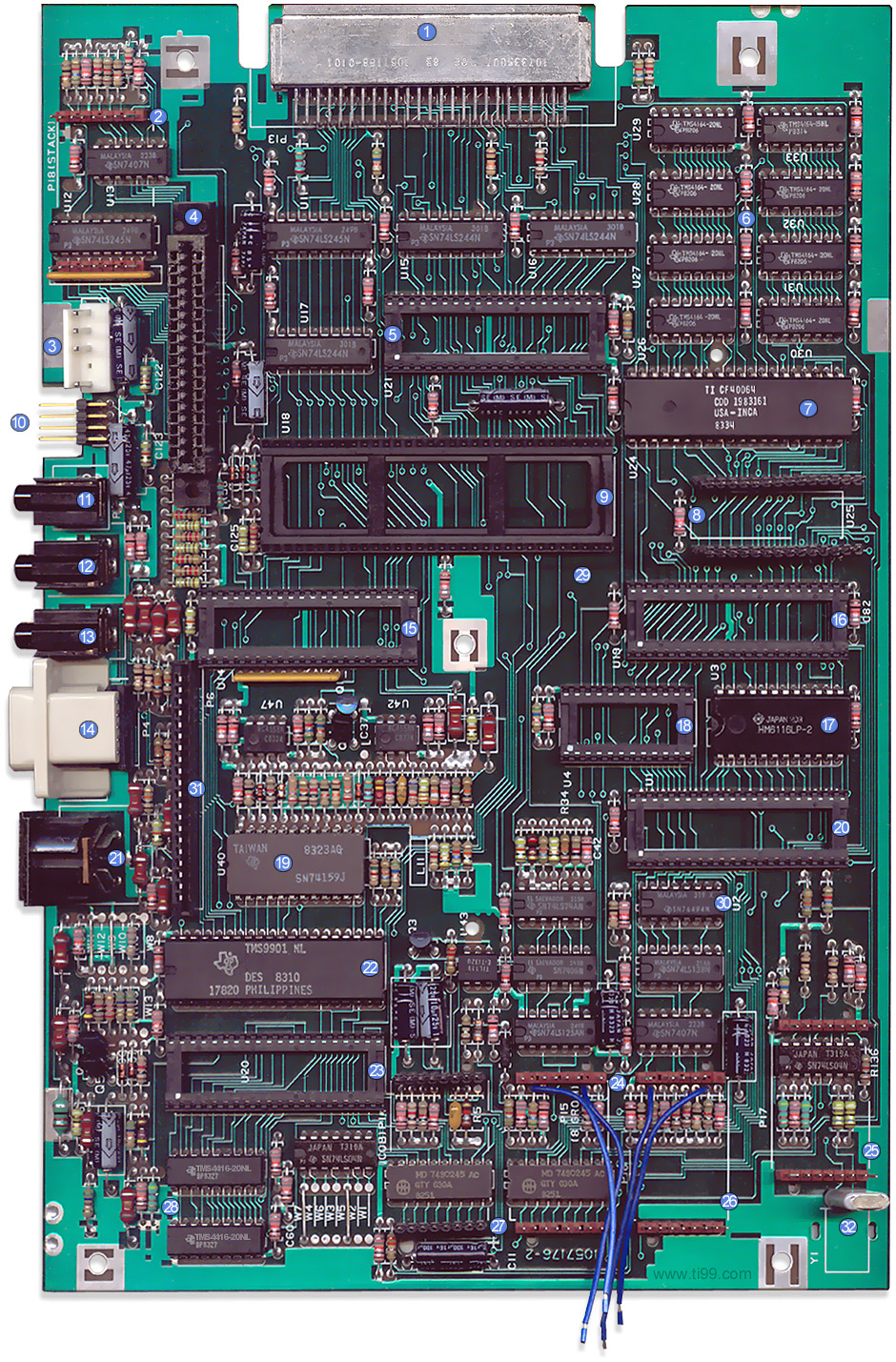

 1 Connecteur bus d'extension  2 Double connecteurs carte GROM  3 Connecteur d'alimentation électrique  4 Port cartouches GROM
 5 TAL004 Gate Array  6 RAM (6 X TMS4164-20NL)  7 Contrôleur de DRAM CF40064  8 Double connecteurs carte ROM
 9 Support du Memory Mapper TP0371 10 Port Hexbus 11 Port K7 (contrôle du moteur) 12 Port K7 (sortie son)
13 Port K7 (entrée son) 14 Port Joystick DB 9 broches 15 Support de l'interface Hexbus 16 TAL004 Gate Array
17 SRAM HM6116LP-4 (2KoX8) 18 Support d'EPROM / ROM 19 Démultiplexeur 4>16 bits 20 Support du TMS9995NL-12
21 Prise vidéo DIN 5 broches 22 Contrôleur E/S TMS9901 23 Support du VDP TMS9118NL 24 Double connecteur carte GROM
25 Double connecteur carte GROM 26 Double connecteur carte GROM 27 Double connecteur pour carte Speech Synth. 28 VRAM TMS4416-20NL X2
29 Absence du 74LS00N de la Rev 1 30 Générateur de son SN76494N 31 Connecteur Clavier 32 Quartz à 10.73863 Mhz
