Le Computer 99/8 #19 de Steve Eggers en images

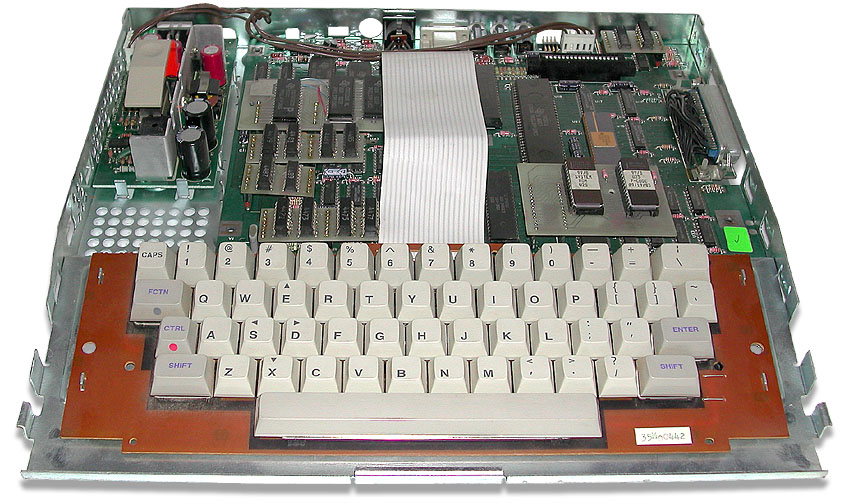

Vue générale des entrailles du 99/8 #19 / Main view of the #19's heart.

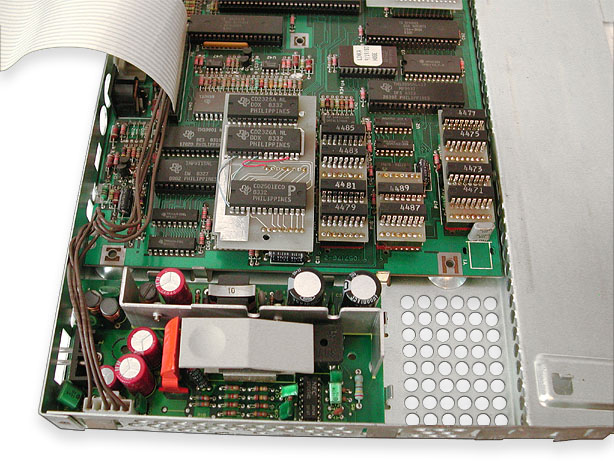

Vue de gauche / Left view:
La conception du prototype #19 est très proche de celle du #22. On peut remarquer la présence des bibliothèques Pascal, contenues dans les GROMs 4471 à 4489 (les GROMs non visibles comme la 4472 ou 4474 sont soudées sous les cartes filles). L'élément en plastique faisant office de témoin de fonctionnement de l'ordinateur est de couleur rouge au lieu de noire. La ROM est datée du 19/9/83.
Le NS74LS00N présent sur le #22 rev.2, entre la ROM et le TP0371 est manquant.

The design of the prototype #19 is very close to the  # 22. We  can notice the installation of the Pascal libraries, integrated in GROMs 4471 to 4489 (note: the invisible GROMs like the 4472 or 4474 are soldered below the daughter boards, stacked). The plastic element used  as the PowerOn indicator of the computer is colored in red instead of yellow. The ROM is dated : 9/19/83.
The NS74LS00N present on the #22 Rev.2 ,between the ROM and the TP0371is missing here.

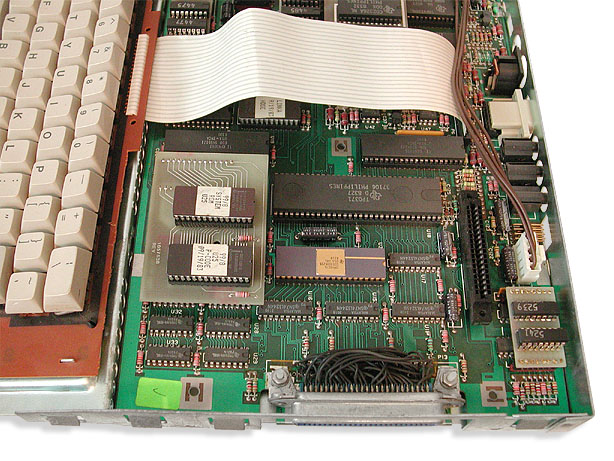

Vue de droite / Right view:
Contrairement au prototype #22, le connecteur du bus d'extension du prototype #19, de type Centronics, semble être encore au stade d'expérimentation. Ce fait est surprenant vu le numéro de série avancé dans la production Rev. 2, En opposition, le #20 Rev1. dispose déjà d'un connecteur Centronics soudé. Quelles sont les raisons? Une rupture de stock  de connectique qui obligea Texas Instruments à jongler entre les connecteurs de type Centronics et de type Slot? C'est peu probable... Il semble plus simplement que Texas Instruments n'avait pas encore fait son choix. Une rumeur avance des raisons purement financières.
Les logiciels System et Pascal sont stockés dans des EPROMs et  montés sur une carte fille. A la place, le #22 ne dispose que d'une ROM.  Pas de COB («Chip On Board») pour les GROMs 5239 à 5241 du  #19.

Contrary to the prototype # 22, the Centronics connector of the extension bus of the prototype #19 seems to be at experimentation stage. This fact is a surprise considering the advanced serial number in the Rev.2 products, in opposition, the #20 Rev1. has already a soldered Centronics connector. Which are the reasons? Some Out-of-Stock problems which forced Texas Instruments  to juggle between Centronics and Slot connectors? no, it's not really probable... It only seems  that the Texas Instruments' choices  were still not well defined. A rumour speaks about some  purely financial reasons.
 The software System and Pascal are stored in two EPROMs, soldered on a daughter board. In place of this, the #22 has only one ROM chip. Still no COB («Chip On Board») for GROMs 5239 to 5241 of  the #19.



Je remercie beaucoup Steve Eggers d'avoir pris pour moi quelques photographies prises de ses prototypes. Comme pour chaque photographie de mon site, je les ai entièrement retouché, détourées pour offrir une meilleure vue ces bêtes  :-)

I thank Steve Eggers very much for sending me some pictures taken of his prototypes. As for each  picture of my website, I have completely re-drawn all of his  pictures to offer a best view of the beasts :-)
