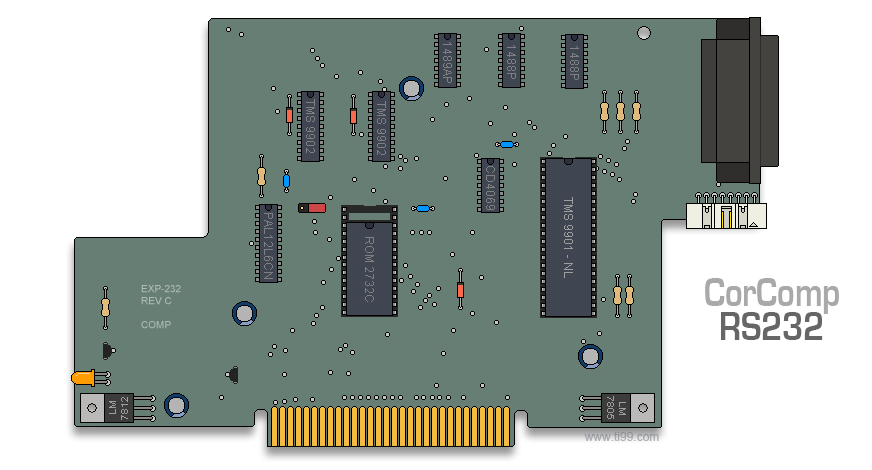

A l'égal de la carte RS232 PHP1220 de Texas Instruments, la carte RS232 de Corcomp offre deux ports série et un port PIO. Elle se distingue de la première par un jeu de composants réduit.

Par défaut, les deux ports RS232 et le port PIO sont réglés respectivement sur RS232/1, RS232/2 et PIO/1. Pour basculer ces ports en RS232/3, RS232/4 et PIO/2, il suffit de déplacer le seul cavalier de la carte vers la gauche.
Cette modification de configuration a pour conséquence de basculer l'adresse CRU de >1300 à >1500.

Le port PIO

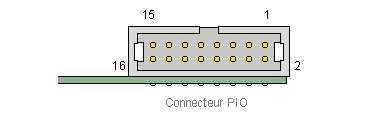

Le port PIO, pour Parallel Input/Output,  est le nom donné par Texas Instruments à son port de communication parallèle.  Tout comme le standard parallèle, le PIO est de type 8 bits, bi-directionel mais se différencie par l'ajout de deux lignes d'Entrées/Sorties:  Spare OUT, Handshake OUT et Spare IN, Handshake IN.  Pour le brochage de son port PIO, Texas Instruments a opté pour un connecteur de type HE à 16 broches.  La réalisation d'un câble adaptateur HE vers DB-25  est nécessaire pour la liaison de périphériques au standard parallèle DB-25.

Brochage et signaux
1 Handshake OUT (STROBE)  6 Donnée 3              11 Masse       16 Masse
2 Donnée 7 (LSB)          7 Donnée 2              12 +5V (1)
3 Donnée 6                8 Donnée 1              13 Spare IN (BUSY)
4 Donnée 5                9 Donnée 0 (MSB)        14 Spare OUT (STROBE)
5 Donnée 4               10 Handshake IN (BUSY)   15 +5V (2)

(1) Résistance de rappel (pull-up) de 10 Ohm
(2) Résistance de rappel (pull-up) de 1K Ohm

Le port Série

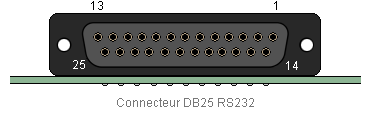

Le connecteur DB-25 femelle véhicule les signaux des deux ports RS232. Une particularité présente sur la carte RS232 de Texas Instruments que CorComp à également reprise.

Brochage et signaux
1 Masse          9 NC            17 NC             25 NC
2 RxD port 1    10 NC            18
3 TxD port 1    11 NC            19 DTR port 2
4 NC            12 DCD port 2    20 DTR port 1
5 CTS port 1    13 CTS port 2    21 NC
6 DSR           14 RxD port 2    22 NC
7 Masse         15 NC            23 NC
8 DCD port 1    16 TxD port 2    24 NC



Ici encore, un câble adaptateur (en "Y") permettra d'obtenir deux prises DB RS-232 normalisées. Un périphérique série disposant généralement d'un câble équipé d'une prise de liaison de type DB-25 femelle ou DB-9 femelle, l'adaptateur est muni d'une prise DB-25 mâle à l'une des extrémité destinée à la connexion sur la carte RS-232 et deux prises DB-9 ou DB-25 (selon les besoins) à l'autre extrémité. Les signaux sont traités selon ce tableau des correspondances:

DB-25 femèle
carte RS232
Fonction

DB-25 série
mâle


DB-9 série
mâle


1 Masse                     7 5
2  RxD (réception de données) 3 2
3 TxD (émission de données) 2 3
5 CTS (prêt à transmettre 5 8
6 DSR (envoyer les données) 6 6
8 DCD (détection de signal) 8 1
20 DTR (données prêtes)      20 4
