Matériel nécessaire:

- 2 composants DRAM 4464 (64ko x 4 bit) . Pour ma part, j'ai utilisé des KM41C464P à 80ns
- 2 supports de CI à 18 broches
- Fil électrique (20 AWG)

Ce que vous devez toujours avoir à l'esprit:
- Les composants électroniques détestent l'électricité statique. Pour prévenir tout dommage, touchez un objet relié à la terre avant toute manipulation.
- Vérifiez que chaque soudure que vous avez réalisé, que chaque composant ajouté, ne soit pas en contact avec autre chose qui ne serait voulu.
- Vérifiez et vérifiez encore que chaque étape réalisée est conforme à ce qui doit être fait. Prenez votre temps. Faite des pauses si nécessaire.
- La carte Geneve 9640 est très fragile. Son PCB se compose de 4 couches qui ne supportent pas d'être stressées aussi, quand vous (des)soudez quelque chose, faites le proprement et avec du matériel adapté.
- Le temps imparti pour la (des)soudure d'une broche d'un composant ne doit pas excéder trois secondes. Dans le cas d'un (des)soudage de plusieurs broches d'un même composant, faire une pause de 5 à 10 secondes entre chaque broche à traiter. Les composants électroniques détestent une chauffe excessive.

Opérations:

Repérez les 4 composants vidéo RAM, ils sont situés tout proche du VDP 9938, aux positions U79, U78, U77 et U80. Ce sont généralement des HM50464. Si les composants sont soudés au PCB, dessoudez le premier et le quatrième composant (U79 et U80). Placez des supports de CI sur les deux emplacements ainsi libérés. Cette opération n'est pas obligatoire mais elle a l'avantage de simplifier la maintenance de votre Geneve 9640.
Retirez la soudure qui obstrue le VIA situé en haut à gauche du quartz.

Sur chacun des deux nouveaux composants DRAM 4464, redressez la broche n°16 jusqu'à ce qu'elle soit perpendiculaire aux autres broches. Positionnez en Piggyback  un de ces composants modifié sur l'une des RAM dessoudées en prenant soins de respecter leur orientation (leurs encoches doivent être dans le même sens). Souder les composants entre eux, broche à broche, saut pour la n°16, le composant RAM d'origine étant placé en bas et celui ajouté se retrouvant de fait en haut. Réitérez l'opération avec les deux composants restants. Emboitez les deux paires de composants DRAM soudés sur les supports de CI en respectant également le sens (les encoches doivent être dans le même sens que les RAM placées en U77 et U78). A l'aide d'un fil électrique de 6cm de long, reliez les deux broches n°16 que vous avez redressé précédemment. Soudez un autre fil sur la broche n°16  redréssée de la DRAM placée en U79, faites-le passer à travers le trou du VIA où la soudure a été précédement retirée, et soudez son extrémité à la broche n°59 du VDP 9938.

Prenez le temps de vérifier votre montage avant de réinstaller la carte Geneve 9640 dans la Pebox. Une fois la carte installée, mettez sous tension. Pour contrôler la présence des 64Ko ajoutés, exécutez les programme CYA, sélectionnez le menu "Memory". Si vous lisez: "VIDEO MEMORY ... 192K" , l'opération est un succès :)



             VDP 9938
           ____________
          |    |__|    |          .----------------------------.-----------------------------.
    MASSE |1 •       64| XTAL2    |                            |                             |
   DHCLK* |2         63| XTAL1    |          RAM 41464         |           RAM 41464         |
   DLCLK* |3         62| RAS*     |        ____________        |         ____________        |
     VDS* |4         61| CAS 0*   |       |    |__|    |       |        |    |__|    |       |
    HSYNC |5    V    60| CAS 1*   |   OE* |1 o       18| MASSE |    OE* |1 o       18| MASSE |
    CSYNC |6         59| CAS X*--—'    D1 |2         17| D4    |     D1 |2         17| D4    |
     BLE0 |7    9    58| Vcc           D2 |3    4    16| CAS*-—'     D2 |3    4    16| CAS*-—'
   CPUCLK |8    9    57| R/W*         WE* |4    1    15| D3         WE* |4    1    15| D3
   RESET* |9    3    56| AD7         RAS* |5    4    14| AD0       RAS* |5    4    14| AD0
      YS* |10   8    55| AD6          AD6 |6    6    13| AD1        AD6 |6    6    13| AD1
     CBDR |11        54| AD5          AD5 |7    4    12| AD2        AD5 |7    4    12| AD2
       C7 |12        53| AD4          AD4 |8         11| AD3        AD4 |8         11| AD3
       C6 |13        52| AD3          Vcc |9         10| AD7        Vcc |9         10| AD7
       C5 |14        51| AD2              |____________|                |____________|
       C4 |15        50| AD1
       C3 |16        49| AD0
       C2 |17        48| RD7
       C1 |18        47| RD6
       C0 |19        46| RD5
MASSE DAC |20        45| RD4
    VIDEO |21        44| RD3
        V |22        43| RD2
        R |23        42| RD1
        B |24        41| RD0
     INT* |25        40| CD0
     PLS* |26        39| CD1
     LPD* |27        38| CD2
   MODE 1 |28        37| CD3
   MODE 0 |29        36| CD4
     CSW* |30        35| CD5
     CSR* |31        34| CD6
      CD7 |32        33| Vbb
          |____________|



Photographies des modifications apportées

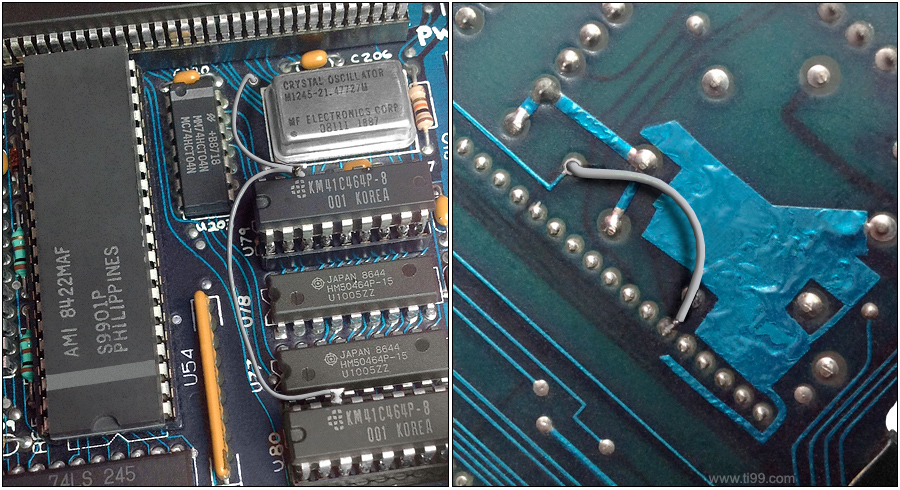

Photographie de gauche: les broches #16 des deux DRAM en piggy-back relevées et reliées ensemble.... pour venir se connecter à la broche #59 du VDP (photographie de droite)

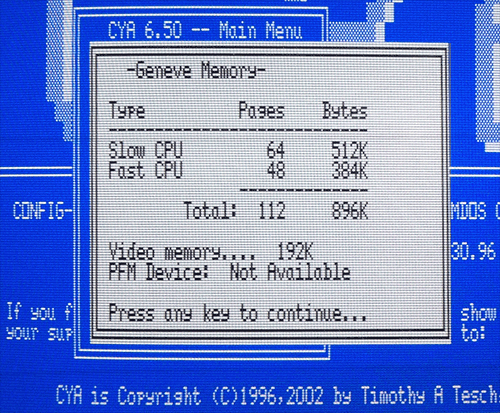

Gros plan sur la fenêtre "Mermory" du l'utilitaire CYA.
