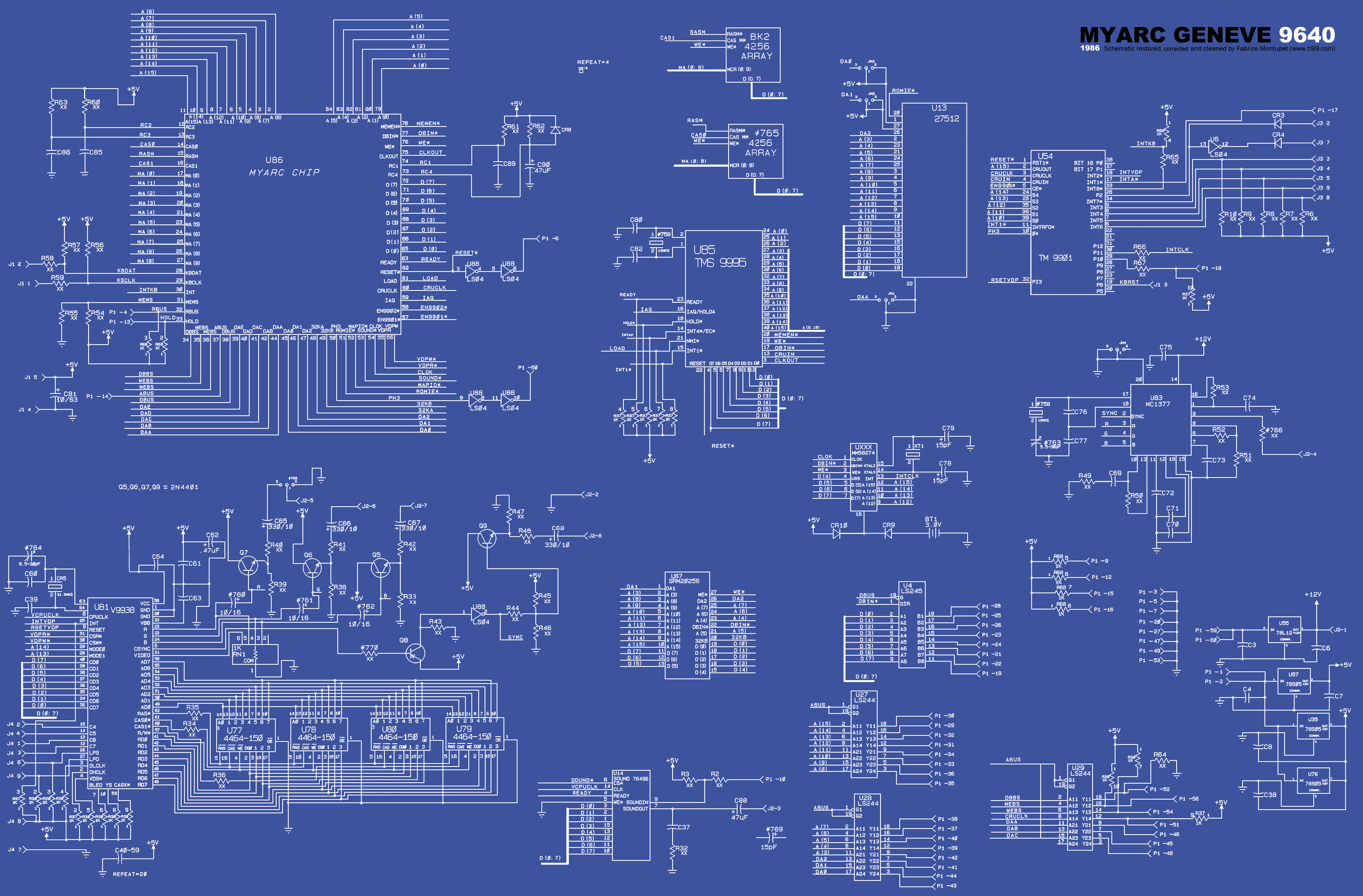

Ce premier document présente une version préliminaire du micro-ordinateur 9640. Pour une bonne lecture du contenu, j'ai entièrement nettoyé et restauré le schéma de Myarc (1986). A noter qu'une erreur s'était glissée sur le document original, au niveau du brochage du port souris, une erreur maintenant corrigée. Cliquez sur le schéma ci-dessous pour l'agrandir ou sur ce lien..
