MEMEX est une carte d'extension mémoire CPU. Livrée avec 512Ko de RAM par défaut, sa mémoire peut être étendue jusqu'à de 2Mo. La carte dispose de fonctionnalités interessantes tel que l'accès mémoire sans état d'attente (0 Wait State) et un système d'auto détection matériel évitant tout conflit avec les autres cartes d'extensions installées dans la Pebox .
La configuration à 512Ko de RAM en standard n'est pas sans raison: La carte Geneve 9640 originale n'est pas capable d'adresser une carte mémoire embarquant plus de mémoire. En configuration mémoire suppérieure (1024Ko, 1536Ko et 2048Ko), la carte MEMEX doit être utilisée conjointement avec l'extension GENMOD de Dynamic Memory System.

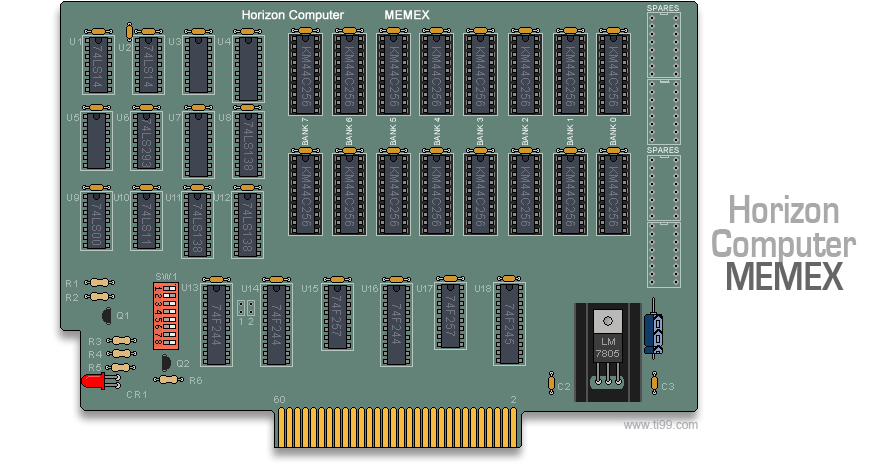

Le schéma ci-dessus présente Memex en configuration maximale
Tableau de configuration du SW1:
Switch | ||
1 | ON = 0 Wait State / OFF = 1 Wait State | |
2 | OFF par défaut | |
3 | ON = vérouille >E8 - >EB |
Configuration 2 Mo RAM ou options futures |
4 | ON = vérouille >EC - >EF | |
5 | ON = vérouille >F0 - >F3 | |
6 | ON = vérouille >F4 - >F7 | |
7 | ON = vérouille >F8 - >FB | |
8 | ON = vérouille >FC - >FF |
