Matériel:
Christian Petiot
Jean-Claude Repetto
Daniel Martino
Logiciel:
André Nucera
Jean-Bernard Martin
Extension majeure d'EXL-100, Exelmodem comprend une interface modem répondant à la norme V23 (1200/75 bauds), une interface RS232C et Centronics. Elle est accompagnée d'un programme d'exploitation (sous forme de cartouche), d'un overlay pour le clavier, un câble de liaison à la terre, un câble Centronics, un câble de liaison téléphonique et un manuel d'utilisation. Exelmodem se présente sous la forme d'un boîtier de 14 x 13.2 x 3.5 cm enfichable sur le port d'extension de l'EXL100. A noter que ce port est masqué par un cache plastique.
Grâce à l'Exelmodem, l'utilisateur peut communiquer avec n'importe quel autre ordinateur communiquant à la norme KERMIT, via la prise téléphonique ou en local; L'utilisation la plus intéressante étant le transfert de fichiers. Exelmodem communique également à travers le réseau Teletel, il permet d'enregistrer les pages du Minitel dans la mémoire de l'ordinateur, sur une Exelmémoire ou une disquette (via l'EXL 135) pour être rechargée ultérieurement. Enfin, l'utilisateur peut aussi transformer l'ordinateur en répondeur/enregistreur téléphonique et même faire de l'incrustation vidéo.
Prix en 1985: 1090 FF
Prix en 1986: 1075 FF
 |
 |
|
|

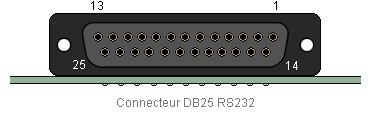

Brochage et signaux |
|
Brochage et signaux |
|
1 Masse 9 +12V 17 Inutilisé 25 +12V |
1 Ballayage/Strobe 9 Donnée bit 8 17 Masse |
|
|
2 RxD 10 -12V 18 +5V
|
2 Donnée bit 1 10 Accusé de réception 18-30 Inutilisés | |
|
3 TxD 11 -12V 19 Inutilisé
|
3 Donnée bit 2 11 Occupé 31 ERREUR | |
|
4 Inutilisé 12 Inutilisé 20 DTR
|
4 Donnée bit 3 12 Plus de papier 32 Inutilisé | |
|
5 Inutilsé 13 Inutilisé 21 Inutilisé
|
5 Donnée bit 4 13 Sélection 33 Inutilisé | |
|
6 DSR 14 Inutilisé 22 Inutilisé
|
6 Donnée bit 5 14 Inutilisé 34 Inutilisé | |
|
7 Masse 15 Inutiilsé 23 Inutilisé
|
7 Donnée bit 6 15 Inutilisé
|
|
|
8 DCD 16 Inutilisé 24 Inutilisé
|
8 Donnée bit 7 16 Inutilisé
|

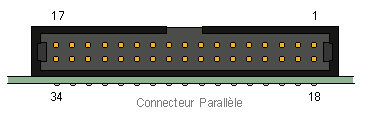

La nappe de liaison parallèle 34 points vers Centronics fournie avec l'Exelmodem est câblée broche à broche (les broches n°18 et n°36 du connecteur Centronics sont occultées)

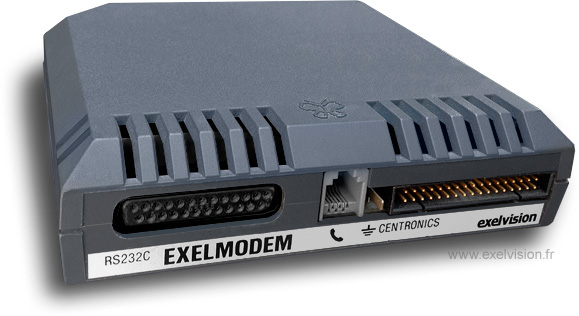

Les connecteurs RS232C, téléphone et Centronics de l'Exelmodem
