Interface Série-Parallèle

Cette interface fait partie des toutes premières extensions proposées par Exelvision pour l'EXL100. Comme l'indique son nom, elle dispose d'un port série à la norme RS232 (CCITT V24-V28) et d'un port parallèle de type Centronics. Outre la possibilité de connecter une imprimante, l'interface permet de communiquer entre micro-ordinateurs directement par câble ou par le biais d'un modem. Il est également possible de réaliser des incrustations vidéo, l'ordinateur peut alors mélanger une image ou des textes créés par un programme à une vidéo ou une séquence télévisée.

Prix en 1985: 650 FF

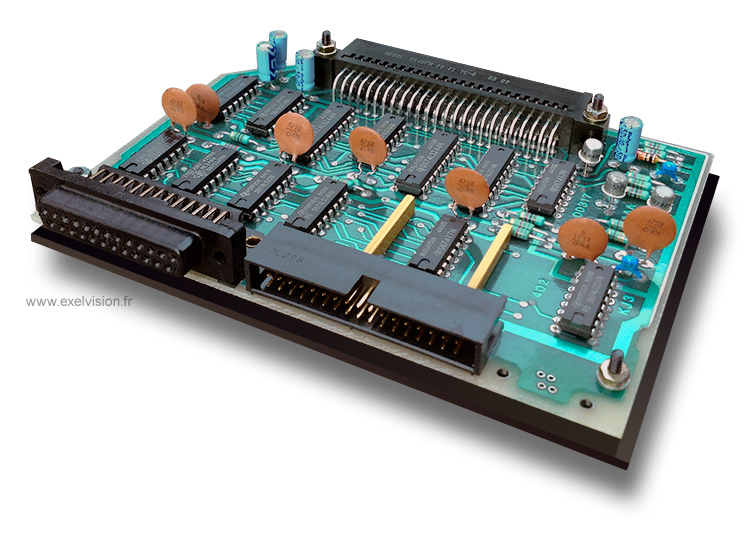

Les entrailles d'une interface Série-Parallèle (le modèle présenté ici est de pré-série)


Brochage et signaux

Brochage et signaux

1 Masse          9 +12V          17 Inutilisé
25 +12V

1 Ballayage/Strobe  9 Donnée bit 8        17 Masse

2 RxD           10 -12V          18 +5V

2 Donnée bit 1     10 Accusé de réception 18-30 Inutilisés
3 TxD           11 -12V          19 Inutilisé

3 Donnée bit 2     11 Occupé              31 ERREUR
4 Inutilisé     12 Inutilisé     20 DTR

4 Donnée bit 3     12 Plus de papier      32 Inutilisé
5 Inutilsé      13 Inutilisé     21 Inutilisé

5 Donnée bit 4     13 Sélection           33 Inutilisé
6 DSR           14 Inutilisé     22 Inutilisé

6 Donnée bit 5     14 Inutilisé           34 Inutilisé
7 Masse         15 Inutiilsé     23 Inutilisé

7 Donnée bit 6     15 Inutilisé

8 DCD           16 Inutilisé     24 Inutilisé


8 Donnée bit 7     16 Inutilisé



La nappe de liaison parallèle 34 points vers Centronics fournie avec l'Exelmodem est câblée broche à broche (les broches n°18 et n°36 du connecteur Centronics sont occultées)


Fait amusant: Dans un article d'Exelement Vôtre faisant la promotion de son interface, Exelvision n'hésita pas à vanter la possibilité pour son interface de servir à la réalisation d'un décodeur Canal + pirate.  Un logiciel de décryptage sera dailleurs réalisé par un utilisateur qui circula discrètement dans quelques clubs informatiques.
