La carte mère

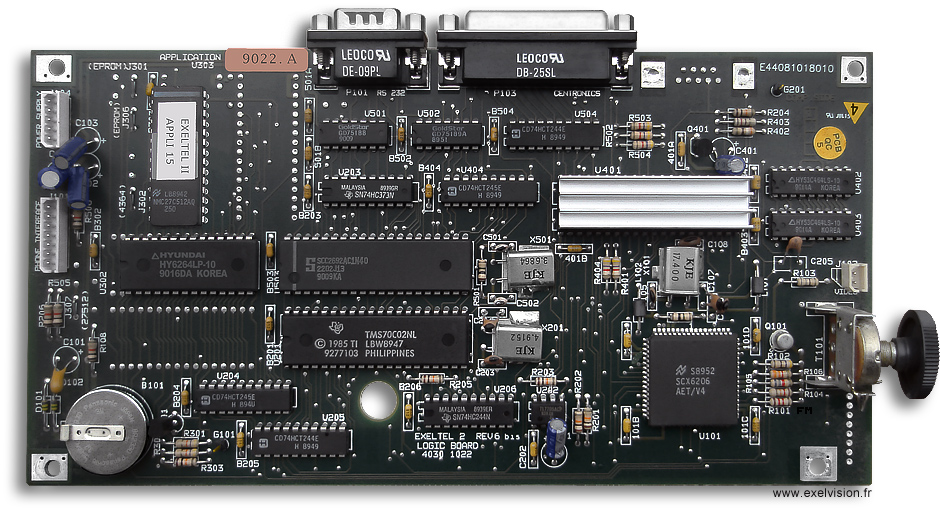

La logique d'Exeltel II se compose de deux sous-ensembles: la carte CPU et la carte MODEM prenant également en charge la gestion du clavier.

La carte CPU:
Composants embarqués:
TMS70C02NL: Microcontrôleur. 2Ko RAM embarquée.
SCC2692AC1N40: Double émetteur-récepteur asynchrone (DUART)
HY6264LP-10: SRAM CMOS 8K X 8bit
HY53C464LS-10 X 2: DRAM 64Ko
27C512: EPROM
SCX6206: Gate-Array CMOS
TMS3556: Processeur vidéo (masqué par le dissipateur thermique sur la photographie)

PORTS externes: DB9 RS232C, DB25 parallèle type CENTRONICS.
Port optionnel: DB9
Connecteurs internes: Sortie vidéo composite, alimentation électrique, liaison carte modem.

La carte Modem:

Composants embarqués:
73K212L-IP: Modem type BELL 212A/V22
TI KMT V1.0 CWY8944 EXELTEL2 C65400NL
PSC4500: Circuit vocal
PSB8510-2: Circuit de numérotation programmable
LM386-1:Amplificateur de puissance Audio
