Cette carte d'extension étaient uniquement réservée aux développeurs d'Exelvision. Elle permet d'exécuter sur le port CRAM des ROM initialement destinées à être logées dans le port cartouches situé en face avant du micro ordinateur (ou de l'EXL135/Exeldisk).
La carte se compose d'un connecteur CRAM de 38 broches, de deux supports 28 broches pour EPROM et de deux 74LS139N en charge du démultiplexage. Le PCB prévoit également la mise en place de condensateurs de découplage sur le PCB, en C1 et C2 (non présents sur la carte ci-contre).
Note: Les ROM sont adressables sur les plages de 8 ko suivantes:
$8000 à $9FFF
$E000 à $FFFF
La carte embarquant la
ROM du jeu Wizord -->

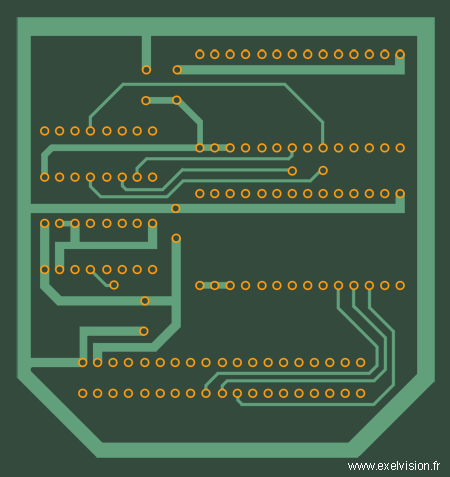

Schéma du circuit imprimé:
Face côté composants ........................................... Face côté soudures
IC1, IC2 : 74LS139 . IC3, IC4 : EPROM . C1, C2 : 100nF . P1: Connecteur CRAM

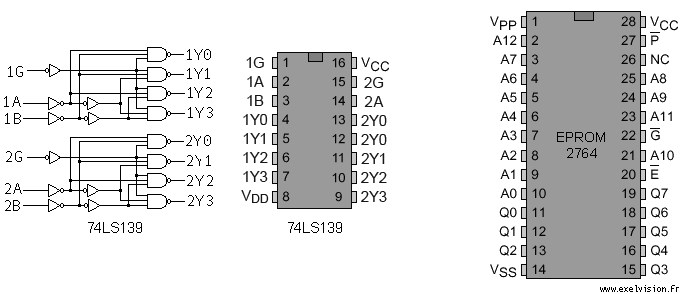

Logique et brochages des circuits:
