Le bloc d'alimentation fourni avec le TI-99/4A délivre deux tensions électriques. Mais ces tensions ne sont pas directement applicables à la carte mère, la carte d'alimentation intégrée au châssis de l'ordinateur a pour rôle de les transformer  pour obtenir  les tensions exigées par l'électronique interne.

Les cartes d'alimentation internes

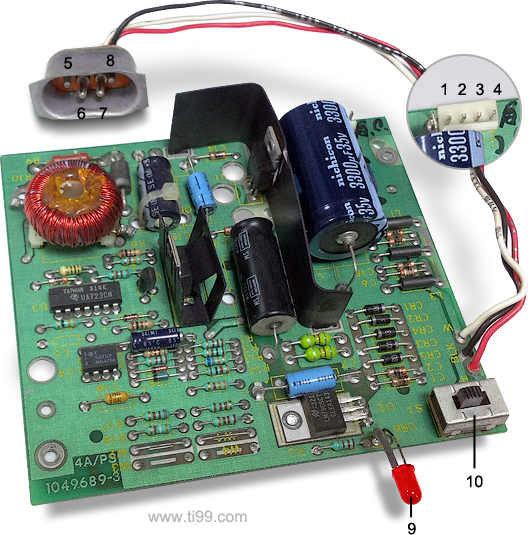

 La carte d'alimentation classique, installée sur la plupart des TI-99/4A.

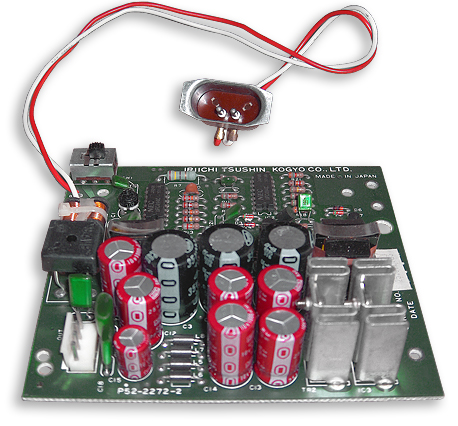

La carte d'alimentation «moderne»



Connecteur d'alimentation de la carte mère:
1: +5V
2: Masse
3: +12V
4: -5V

Ce connecteur est commun aux deux cartes d'alimentations concues pour le TI-99/4A.



9: Voyant lumineux de mise sous tension (LED)
10: Interrupteur Marche/Arrêt



Les prises d'alimentation pour TI-99/4A sont constituées de quatre ou deux broches. L'adaptateur secteur livré avec le modèle à deux broches peut être remplacé par l'adaptateur secteur à quatre broches mais l'inverse est impossible.

Les deux types de prises d'alimentation possibles selon la carte d'alimentation interne installée dans le TI-99/4A:

Modèle classique:

  7   6
8       5

7 - 6 : 16 V~ / 1,6A
7 - 8 : 8V~ / 0,15A
Broche #5 non assignée

Modèle moderne:

  7   6
8       5

7 - 6 : 16 V~ / 1,6A
Broches #8  et #5 non assignées

En 1983, c'est à la société japonaise Tokyo Tsushin Kogyo (Sony) que sera confiée la production de ces alimentations modernisées. Leurs destinations: Quelques chaînes de montages de TI-99/4A et TI-99/4QI,  le service de pièces détachées ainsi que l'équipe de développement du 99/5.

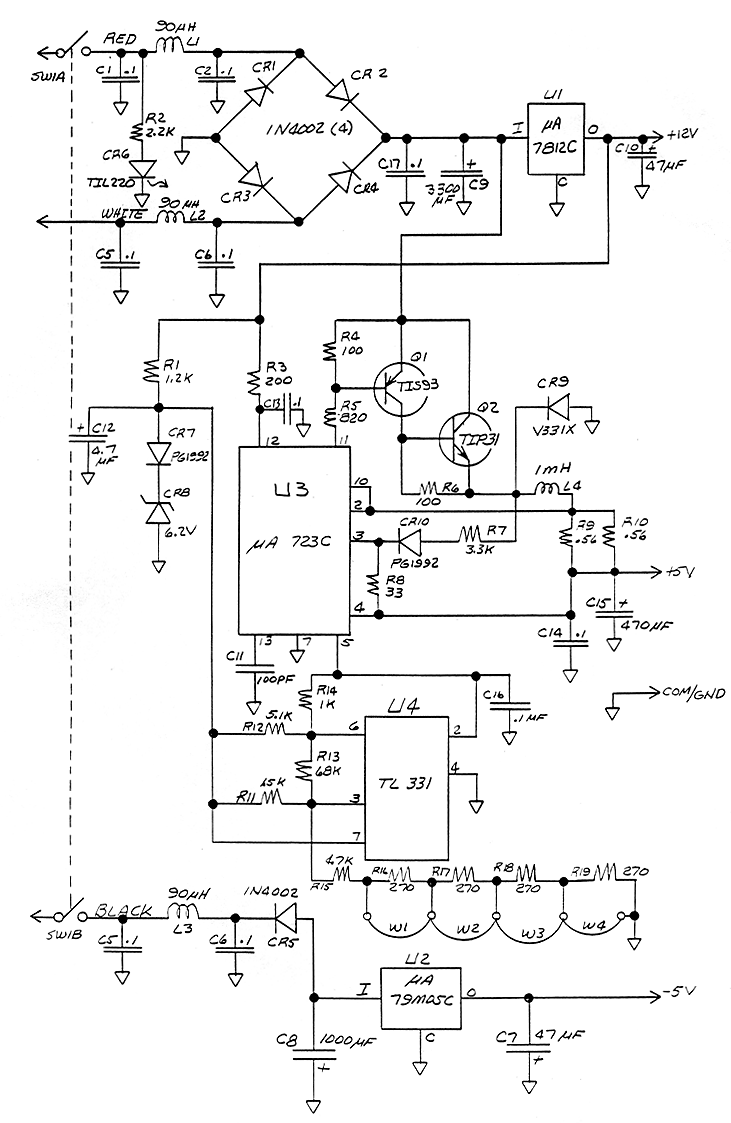

Schéma de la carte d'alimentation interne du TI-99/4A
(version à 4 broches, 3 fils: rouge blanc et noir)


Source : "Hardware Manual for the TI-99/4A Home Computer" de Michael L. Bunyard.
