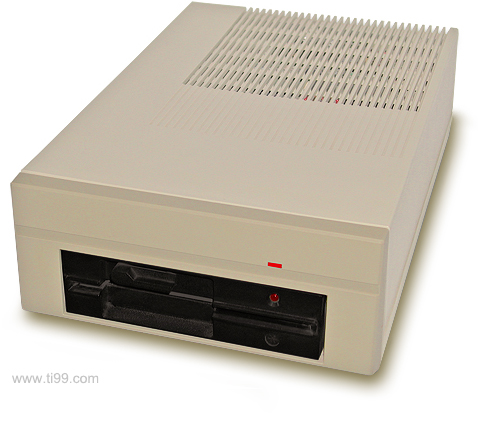

Périphérique rare. Ce contrôleur de disquettes intègre un lecteur de disquettes 5"1/4 et dispose d'un connecteur permettant de chaîner jusqu'à deux lecteurs de disquettes supplémentaires, de types 5"1/4 ou 3"1/2.











La carte contrôleur est placée au dessus du lecteur de disquettes, enfermée dans une cage métallique pour prévenir contre toutes  interférences radio. Un ensemble plutôt imposant, amplifié par l'alimentation électrique intégrée,  fournissant les tensions +5V et +12V nécessaires à la carte elle-même mais également au lecteur. Cette alimentation est  approvisionnée par un adaptateur secteur 110V --> 21V AC, de référence AC9610. L'appareil n'ayant pas dépassé le stade de prototype, sa diffusion s'est limitée à quelques employés de TI au Texas, il n'existe donc pas d'adaptateur européen en 220V.



Les rares unités produites ont été détruites ou sont précieusement conservées par leur propriétaires,  aussi, pour mes besoins, j'ai réalisé un clone (amélioré) du HX-5102, visible ici.
