Developpés dans les ateliers de Lubbock au Texas, les prototypes du Computer 99/8 ont naturellement été assemblés en configuration US, soit avec le processeur vidéo TMS9118.  Ce processeur fournit un signal vidéo composite avec lequel j'ai bien du mal: Les couleurs  bavent à l'écran, les pixels sont peu nets. Je décide alors de modifier mon prototype afin qu'il fournisse un signal RVB.

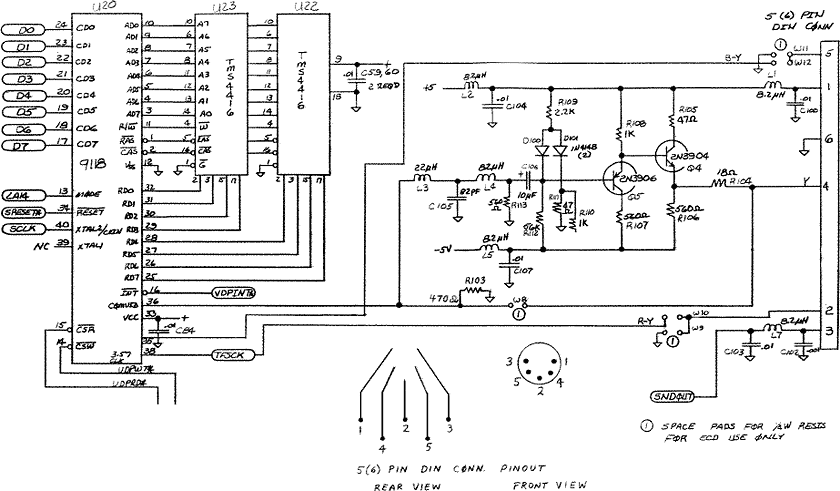

La première opération consiste à étudier les plans du 99/8. J'ai le plaisir de voir que, comme pour le 99/4A, les ingénieurs de TI ont prévu l'européeanisation de leur nouvel ordinateur. Je remplace le TMS9118A par un TMS9129A, supprime les straps en W9 et W11 et  place des straps en W8, W10 et W12 selon le schéma suivant:

J'ajoute également une résistance de 470 Ohms sur W9 et une autre sur W11. La logique veut que je remplace aussi le connecteur vidéo femelle DIN 5 broches (la norme TI-99 US) installé sur le 99/8 par un connecteur vidéo femelle DIN 6 broches (la norme TI-99 EU) mais le connecteur vidéo d'origine semble avoir été déjà remplacé et je note une fatigue du PCB à ce niveau. Ne souhaitant pas aggraver les choses lors du déssoudage, je décide de conserver le connecteur d'origine. Mais en configuration EU,  le signal de masse est dirigé vers la broche #6 et le connecteur DIN 5 broches n'en dispose pas. Ce sera donc l'armature circulaire en métal entourant les broches qui servira à véhiculer le signal de masse

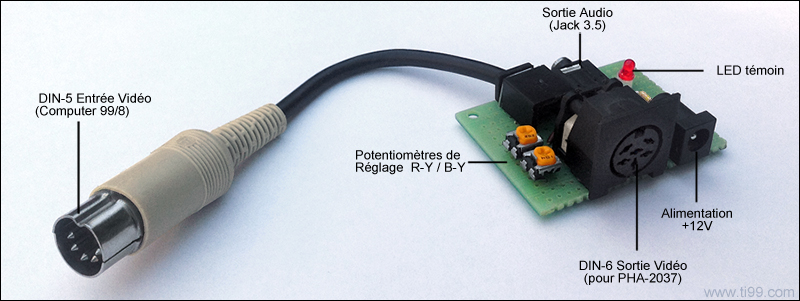

En plus des signaux vidéo et audio, le connecteur fournit une tension électrique de +5V. Et là, c'est la surprise car sur le TI-99/4A cette tension est de +12V. Texas Instruments avait donc sournoisement prévu de proposer des interfaces vidéos propres à son Computer 99/8. Car si entre le 99/4A et le 99/8 l'assignation des broches audio/vidéo du 99/4A est strictement identique, l'incompatibilité est provoquée par cette tension insuffisante pour faire fonctionner les interfaces vidéo du 99/4A. Pour permettre d'alimenter l'interface RVB PHA2037, mon adaptateur vidéo va fournir un signal +12V à l'aide d'un petit transformateur électrique 220V/5V. J'ai ajouté deux potentiomètres de réglage des signaux R-Y et B-Y me permettant d'affiner le rendu des couleurs à l'écran. Voici l'adapteur réalisé:
