Passionné des technologies passées, mes appareils de mesures et de programmation n'échappent pas à cette inclinaison :-)
Voici la plupart d'entre eux:
|
Oscilloscopes:
|
Mon premier oscilloscope fut le HM-512-2 de Hameg, un double canaux à 15MHz qui sera vite remplacé par un Leader LBO-523 à 20 MHz. Mais les performances de ce dernier restaient limitées. J'ai alors décidé de me faire plaisir acquérant deux modèles de Tektronix: Le Tektronix 2230 ...et le Tektronix 2467B Prix à sa sortie en 1988: $12.000 |
|
Analyseur logique:
|
...Un Philips PM3585/90 Les utilitaires MS-DOS livrés permettent graphiques et post traitements des données. Prix à sa sortie en 1990: $10.950 L'appareil m'a été livré sans les Pods, j'ai dû les construire. |
|
Programmateurs d'EPROM / PAL:
|
Je dispose de plusieurs programmateurs mais mon préféré est sans conteste l'American Reliance Inc. AR9820: Un copieur multiple et programmateur d’EPROM type 25xx, 27xxx, d’EEPROM 28xx et de PAL type 10H8, 12H6, 14H4, 16H2, 16C1, 10L8, 12L6, 14L4, 16L2, 16L8, 16R8, 16R6, 16R4, 16X4, 12L10, 14L8, 16L6, 18L4, 20L2, 20C1, 20L10 , 20X10, 20X8, 20X4, 20L8, 20R8, 20R4. Le chargement de fichiers images, la visualisation et la programmation des E(E)PROM et PAL se font à l'aide d'un logiciel sous MS-DOS, à travers un port série RS232C. |
|
Testeur de composants:
|
... Un GW Instek GUT-6000
|
|
Multimètres:
|
Deux multimètres aux similarités frappantes. Assurément du matériel chinois rebadgé: Velleman DVM1400 d'un côté et Domolec 729001 de l'autre. La qualité est plus qu'honorable compte tenu du prix serré (une centaine d'euros) |
|
Fer à souder:
|
Cette station de soudage chinoise 937D vient remplacer mon bon vieux Weller WTCP51 qui a rendu l'âme après plus de 20 ans d'utilisation intensive. J'ai été surpris par son rapport performances/prix. Je ne lui trouve pas de gros défaut. Avec sa puissance de 45W, la chauffe est particulièrement rapide. Le prise en main du fer est agréable. Un trou en façade renferme une vis qui permet de calibrer l'afficheur en fonction de la température réelle du fer (thermocouple nécessaire). Si j'avais à faire quelques critiques, ce serait au niveau du câble qui relie le fer à la station (sa souplesse est discutable), ainsi que sur la position de bouton M/A qui j'aurais préféré sur la face avant de la station. |
Station de dessoudage: |
La station de dessoudage est Indipensable pour tous ceux qui sont amenés à déssouder régulièrement des composants traversants . De nombreux modèles sont proposés sur le marché, à des prix très variés. J'ai retenu cette ZD-8925 car elle offre un excellent rapport qualité/prix. Je l'utilise de façon plutôt intensive depuis bien longtemps et elle ne m'a jamais déçu. A noter qu'un nettoyage très régulier de la station est indispensable pour qu'elle conserve ses performances. Cette station est vendue sous différentes marques, le contenu du coffret peut varier de l'une à l'autre. Elle est généralement fournie avec des cure-pipes de nettoyage à aiguille, des filtres à air de rechange et des buses de diamètres différents. |
|
Dessoudage manuel:
|
J'utilise également une pompe à dessouder Soldapullt DS17LS, sa puissance d'aspiration est impressionnante, elle est vraiment très efficace et conçue pour du dessoudage intensif (rien à voir avec des pompes que l'on trouve à 2 EUR, à fuir! ). Il m'arrive également d'utiliser une pompe Weller SA21A, elle offre de plutôt bons résultats. |
Tous ceux qui disposent de matériels électroniques très anciens ont été confrontés à ce fléau qu'est l'oxydation. Le prototype #22 du 99/8 que j'ai acquis il y a quelques années m'a été livré dans un état assez mauvais: La totalité des composants installés sur support avaient leurs broches recouvertes d'un dépôt noir ayant la consistance d'une couche solide, et les quelques parties non affectées avaient viré au ocre. La gangrène avait commencé à s'attaquer aux composants soudés tels que le TMS9901 et la carte fille du synthétiseur de parole TMS5220. Il me fallait agir sans attendre.

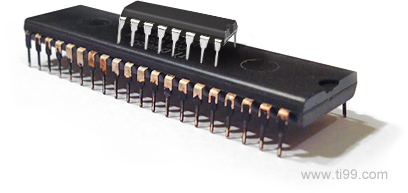

Sur la photographie à droite: Le rarissime circuit «Vaquerro» (CF40053) extrait de la carte mère pour être nettoyé. Afin de vous faire une idée de son état, un composant 74LS neuf a été posé dessus.
Ma première opération de nettoyage a consisté à utiliser l'excellent F2 de KF, un produit aérosol réputé pour ses propriétés désoxydantes; Malheureusement, le F2 n'a pas permis de retirer les dépôts d'oxydes et de sulfures présents sur les broches... Les tentatives de nettoyage à l'aide d'autres produits désoxydants ont été également infructueuses. Restait encore la solution du bain dans une cuve à ultrasons. Et puis une méthode de nettoyage m'est revenue à la mémoire, celle qu'il m'est arrivé d'employer à l'époque (lointaine) où je faisais de l'aéromodélisme: le nettoyage à la gomme bleue. Je me suis empressé de faire un test et le résultat est sans appel:

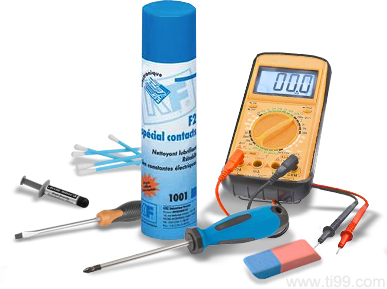

Le désassemblage du TI-99/4A est une opération simple mais qui demande un minimum de soin et d'attention comme toute opération de maintenance. Elle est au minimum l'occasion de procéder à un nettoyage de l'électronique, de détecter d'éventuels faux-contacts, de contrôler l'état des connecteurs mais également celui des soudures des prises DB9 ou DIN.
Avant toute chose, veuillez vous décharger en électricité statique en touchant par exemple un objet relié à la terre. Evitez les pièces dont le sol est recouvert de moquette et préférez les vêtements anti-statiques. Votre TI-99/4A vous en remerciera :-)
Dès son entrée sur le marché de la micro-informatique familiale, Texas Instruments a mis en avant les nombreuses capacités graphiques et sonores de ses ordinateurs au service de l'éducatif. Dès 1979, le catalogue du TI-99/4A a intégré une quantité de logiciels éducatifs conséquente, fruits de la forte expérience que la société Texane a acquise à travers ses calculatrices et jouets destinées aux enfants quelques années plus tôt. Voici quelques modèles marquants:
| 1930 |
|
 Les pionniers (photo ©TI) |
| 1931 |
|
|
| 1932 |
|
|
| 1934 |
|
 Logo de GSI (photo ©GSI) |
| 1939 |
|
|
| 1942 |
|
|
| 1948 |
|
|
| 1951 |
|
 Logo de Texas Instruments |
| 1952 |
|
 Prototype de transistor au germanium (photo © Bell) |
| 1953 |
|
|
| 1954 |
|
 Gordon Teal (photo © TI) |
| 1955 |
|
|
| 1956 |
|
|
| 1957 |
|
 Explorer 1 |
| 1958 |
|
 Premier circuit intégré (photo ©TI) |
| Bill Kilby recevra le prix nobel de physique en 2000, alors qu'il était devenu vice-président du conseil d'administration de Texas Instruments. Il s'est éteint le 22 Juin 2005. |
 Jack Kilby (photo ©TI) |
|
| 1960 |
|
 Villeneuve-Loubet |
| 1961 |
|
|
| 1962 |
|
|
| 1963 |
|
|
| 1964 |
|
 Image infrarouge  Appareil auditif (photo ©TI) |
| 1965 |
|
|
| 1966 |
|
|
| 1967 |
|
 La première calculatrice de poche (photo ©TI) |
| 1968 |
|
 |
| 1969 |
|
 Apollo 10  Silent700 |
| 1971 |
|
 Intel 4004 (photo © Intel) |
| 1972 |
|
|
| 1973 |
|
|
| 1974 |
|
 TMS1000 |
| 1975 |
|
|
| 1976 |
|
|
| 1977 |
|
|
| 1978 |
|
|
| 1979 |
|
 TI-99/4 |
| 1980 |
|
|
| 1981 |
|
 TI-99/4A |
| 1982 |
|
 Pebox |
| 1983 |
|
 TI Compact Computer CC-40 |
| 1984 |
|
|
| 1985 |
|

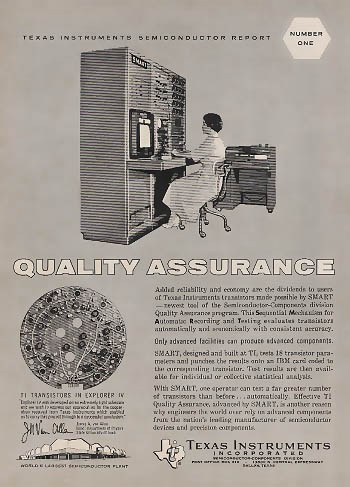

TI SMART ! (Sequential Mechanism for Automatic Recording and Testing)
