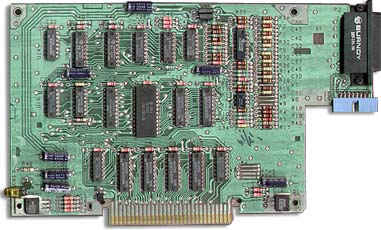

Cette carte interface offre à la fois deux ports série RS232C (réunis sur un connecteur femelle 25 broches ) et un port parallèle 8 bits dont le connecteur n'est lui aussi malheureusement pas standard. La Pebox peut recevoir deux cartes PHP1220 offrant au total 4 ports série (nommés RS232 ou RS232/1, RS232/2, RS232/3,RS232/4) et 2 ports parallèles (nommés PIO ou PIO/1, PIO/2).

La Pebox peut recevoir jusqu'à deux carte PHP1220 simultanément. La reconnaissance de la seconde carte par le système nécessite toutefois la modification d'un cavalier sur le PCB.







Le port PIO

Le port PIO (connecteur bleu) , pour Parallel Input/Output,  est le nom donné par Texas Instruments à son port de communication parallèle.  Tout comme le standard parallèle, le PIO est de type 8 bits, bi-directionel mais se différencie par l'ajout de deux lignes d'Entrées/Sorties:  Spare OUT, Handshake OUT et Spare IN, Handshake IN.  Pour le brochage de son port PIO, Texas Instruments a opté pour un connecteur de type HE à 16 broches.  La réalisation d'un câble adaptateur HE vers DB-25  est nécessaire pour la liaison de périphériques au standard parallèle DB-25.

Brochage et signaux
1 Handshake OUT (STROBE)  6 Donnée 3              11 Masse       16 Masse
2 Donnée 7 (LSB)          7 Donnée 2              12 +5V (1)
3 Donnée 6                8 Donnée 1              13 Spare IN (BUSY)
4 Donnée 5                9 Donnée 0 (MSB)        14 Spare OUT (STROBE)
5 Donnée 4               10 Handshake IN (BUSY)   15 +5V (2)

(1) Résistance de rappel (pull-up) de 10 Ohm
(2) Résistance de rappel (pull-up) de 1K Ohm

Note: La broche #11 doit être reliée à la masse châssis de l'imprimante. La broche #16 doit être reliée au 0V ou masse logique de l'imprimante.

Le port Série

Le connecteur DB-25 femelle véhicule les signaux des deux ports RS232. Une particularité présente sur la carte RS232 de Texas Instruments que CorComp a également reprise.

Brochage et signaux
1 Masse          9 NC            17 NC             25 NC
2 RxD port 1    10 NC            18
3 TxD port 1    11 NC            19 DTR port 2
4 NC            12 DCD port 2    20 DTR port 1
5 CTS port 1    13 CTS port 2    21 NC
6 DSR           14 RxD port 2    22 NC
7 Masse         15 NC            23 NC
8 DCD port 1    16 TxD port 2    24 NC



Ici encore, un câble adaptateur (en "Y") permettra d'obtenir deux prises DB RS-232 normalisées. Un périphérique série disposant généralement d'un câble équipé d'une prise de liaison de type DB-25 femelle ou DB-9 femelle, l'adaptateur est muni d'une prise DB-25 mâle à l'une des extrémité destinée à la connexion sur la carte RS-232 et deux prises DB-9 ou DB-25 (selon les besoins) à l'autre extrémité. Les signaux sont traités selon ce tableau des correspondances:

DB-25 femèle
carte RS232
Fonction

DB-25 série
mâle


DB-9 série
mâle


1 Masse                     7 5
2  RxD (réception de données) 3 2
3 TxD (émission de données) 2 3
5 CTS (prêt à transmettre 5 8
6 DSR (envoyer les données) 6 6
8 DCD (détection de signal) 8 1
20 DTR (données prêtes)      20 4




Options sous TI-Basic:

Options Fonction Paramètres à saisir après la fonction
Vitesse (bauds)* .BA= 110,300, 600, 1200, 2400, 4800 ou 9600
Données (bits)* .DA= 7 ou 8
Parité* .PA= O (Paire), E(Impaire) ou N(sans)
Bits d'arrêt* .TW
Nulls .NU
Vérification de parité* .CH
Pas d'Echo .EC
Retour chariot et Saut de ligne .CR
Saut de ligne .LF

(*) Non applicable au PIO.
Exemple: OPEN #2:RS232.BA=4800.EC.CH.LF
