Foire aux questions


Mon TI-99/4A est en panne, que dois-je faire?
Une mauvaise alimentation électrique du TI-99/4A provoquera inéluctablement un dysfonctionnement de ce dernier. Aussi, avant de vous lancer dans des diagnostics poussés, vérifiez que les tensions fournies par la carte d'alimentation sont correctes et que l'interrupteur M/A n'est pas endommagé. Plus d'informations ici

Comment démonte t-on le TI-99/4A?
Les étapes du désassemblage de l'appareil sont décrites sur cette page.

La carte d'alimentation ne fournit pas les tensions désirées.
Vérifiez les deux fusibles présents dans le transformateur secteur. Sur la carte d'alimentation, contrôlez les tensions en entrée et en sortie des régulateurs de tension LM7905 ( broche #2: -13V, broche #3: -5V) et LM7812 ( broche #1: +16V, broche #3: +12V) et  MA723C ( broche #12: +12V, broche #10: +5V).

Après quelques instants de fonctionnement, le son et l'affichage deviennent instables, le système finit par se figer.
On peut supposer que le composant audio installé sur l'ordinateur en question est un TMS-9919 (ou équivalent 447 KHz) car sur ce modèle, le signal d'horloge provient du signal GROMCLK du VDP TMS-9918A/29A. Le problème peut venir d'un VDP défectueux ou à une température excessive de ce dernier. Le changement de la pâte thermique présente sur le TMS-9918A/29A permettra d'obtenir une meilleure dissipation de la chaleur. Vérifiez également que les broches du VDP sont propres et bien connectées au support de composant. Si le problème persiste, remplacez le VDP.

L'affichage est dégradé, des éléments parasites apparaissent à l'écran. Sur le menu principal, les caractères de textes, le logo de Texas Instruments sont détruits.
Un ou plusieurs boîtiers mémoire DRAM 4116 sont défectueux. Ce sont des composants fragiles et ceux encore fonctionnels risquent le même sort. Aussi, il est nécessaire de dessouder  les 8 boîtiers DRAM et les remplacer par des supports de composants. Placez y ensuite des 4116 neufs.

Le micro-ordinateur ne reconnait pas les périphériques connectés au bus d'extension.
Vérifiez le 74LS244 en U510 et les deux 74LS138 (en U504 et U505). Situez les composants sur la carte mère grâce à cette page.

Quand une seule pression est faite sur une touche, le caractère correspondant à la touche n'apparaît pas à l'écran ou se répète plusieurs fois.
Le TI-99/4A a reçu différents claviers, un modèle fabriqué par la société Stackpole pose parfois problème. Sa qualité n'est pas en cause, il est même plutôt bien conçu et agréable à l'usage. Le problème vient généralement d'une oxydation des contacts. Rappelons que ce clavier a plus de 30 ans. Pour le résoudre, déclipsez le capuchon de touche et nettoyez délicatement les deux griffes dorées ainsi libérées. Prenez soin de ne pas les déformer. Quand une touche est pressée, les deux griffes qu'elle contient doivent entrer en contact parfaitement parallèles.
Venons-en maintenant à un clavier de qualité médiocre et responsable de nombreux dysfonctionnements, il s'agit du modèle à membranes fabriqué par la société Mitsumi. La réparation est plus délicate car il est nécessaire de désouder et de déplier délicatement les membranes qui le composent,  A l'aide d'un multimètre, contrôlez qu'aucune piste souple est fissurée, craquelée. En cas de coupure du signal, réparez la piste à l'aide d'une peinture conductrice. Vérifiez sur chaque membrane que les pastilles sont conductrices sur toute leur surface. Dans le cas échéant, appliquez un léger film de peinture conductrice. Pour une haute conductivité électrique, j'utilise personnellement de la peinture à base d'argent. Et enfin, repérez d'éventuelles zones de déformation sur les membranes, elles peuvent être responsables de faux contacts.

La carte mère intègre t-elle des composants plus fragiles que d'autres?
En dehors ce ceux cités précédemment, les composants SRAM MC6810, les deux ROM et les GROM sont souvent mis en cause lors de pannes.  A noter que les GROM CD2156ANL et CD2157ANL sont dispensables car elles contiennent le TI-Basic. Seule la GROM CD2155ANL est requise pour le démarrage du TI-99/4A.



Cette FAQ sera alimentée au fil des questions qui me seront posées.






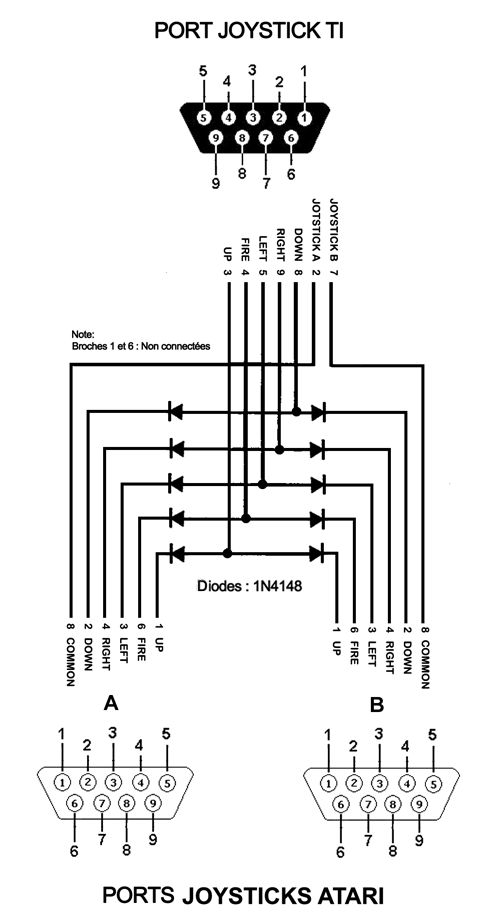

Le bug de la touche Alpha Lock et son correctif


Un bug de conception du TI-99/4A provoque un dysfonctionnement des joysticks lorsque la touche Alpha Lock est enfoncée. Il est facile d'y remédier. L'opération consiste à placer une diode de type 1N4148 sur le signal situé entre la broche #6 du clavier et une broche de la touche Alpha Lock.


TMS  !-          Résistance      Connecteur      Diode      Touche Alpha Lock       Connecteur
9901 !-           470 Ohms       clavier #6      1N4148          __.__              clavier #7
#20  !O-----------O--www--O----------O----------O-|-O--------O     O------------------O
     !-             (R339)
     !-

Lire la suite de Le bug de la touche Alpha Lock et son correctif


Convertir un 99/4A US en 99/4A EU et inversement


Pour fonctionner, les téléviseurs doivent répondre à des standards d'image propres aux pays dans lesquels ils sont utilisés. Ainsi, pour les Américains ou les Japonnais, la norme NTSC est en vigueur. Pour la majeure partie des pays Européens, pour les Chinois ou les Argentins, c'est la norme PAL qui a été retenue. La France  fait exception avec sa norme SECAM. Quelques pays comme la Russie, la Grèce ou l'Arabie Saoudite ont quant à eux choisi une norme hybride, le MESECAM.

Ces normes différent entre elles globalement par le choix du codage de la couleur, du nombre de lignes de résolution, de la fréquence de balayage. Je ne rentrerai pas dans les détails techniques, un bon nombre de sites spécialisés le feront bien mieux que moi.

Texas Instruments a développé des processeurs graphiques capables de répondre à ces différents standards. Ainsi le TMS-9918A répond à la norme NTSC et fournit un signal composite.  Ce signal pourra être envoyé sur un téléviseur grâce à un modulateur RF (Référence TI: UM1381). Le TMS-9929A fournit des signaux composantes, signaux qui pourront être traités en PAL ou SECAM selon le pays de destination à l'aide de convertisseurs vidéos optionnels (Ce sont les fameux PHA2036 et PHA2037).

Lire la suite de Convertir un 99/4A US en 99/4A EU et inversement


Extension mémoire 32Ko pour TI-99/4A


Voici une extension mémoire de 32Ko facile à réaliser. Elle se compose d'un simple boîtier SRAM 32Ko x 8 (62256, 52256, 43256 ou tout autre équivalent) et d'un CI double porte ET à 4 entrées (74LS21).

                          .----_----.
              9900-14 ---o!         !o--- +5V
              9900-15 ---o!         !o--- LS00-3 (U606)
              9900-16 ---o!         !o--- 9900-13
              9900-17 ---o!  SRAM   !o--- 9900-12
              9900-18 ---o!  62256  !o--- 9900-11
              9900-19 ---o!  52256  !o--- 9900-10
              9900-20 ---o!  43256  !o--- Masse                           INTERRUPTEUR OPTIONNEL
              9900-21 ---o!         !o--- LS00-11  (U612)
 ,-----------------------o!         !o---------------------,        SRAM-20  !o-------------,
 !            9900-23 ---o!         !o--- LS245-11 (U614)  !                                !
 !    (U614) LS245-18 ---o!         !o--- LS245-12 (U614)  !                                !
 !    (U614) LS245-17 ---o!         !o--- LS245-13 (U614)  !                                !
 !    (U614) LS245-16 ---o!         !o--- LS245-14 (U614)  !                                !
 !                   ,---o!_________!o--- LS245-15 (U614)  !                           O    O    O
 !                   !                                     !                           !         !
 !                 Masse                                   !                          R1K        !
 !                          74LS21                         !                74LS21     !         !
 !                          .--_--.                        !                .--_--.    !         !
 !               +5V ---.--o!     !o--- +5V                !         ---.--o!     !o---'-- +5V   !
 !                      !  o!--,  !o--- LS138-10 (U504)    !            !  o!--,  !o---          !
 !                      !  o!  '--!o--- LS138-14 (U504)    !            !  o!  '--!o---          !
 !                      '--o!     !o                       !            '--o!     !o             !
 !                         o!-----!o--- LS138-9 (U504)     !               o!-----!o---          !
 `-------------------------o!     !o--- LS138-7 (U504)     !         ------o!     !o---          !
                     ,-----o!_____!o-----------------------`         ,-----o!_____!o-------------`
                     !                                               !
                   Masse



Lire la suite de Extension mémoire 32Ko pour TI-99/4A
