Le Computer 99/8 #80 de Steve Eggers

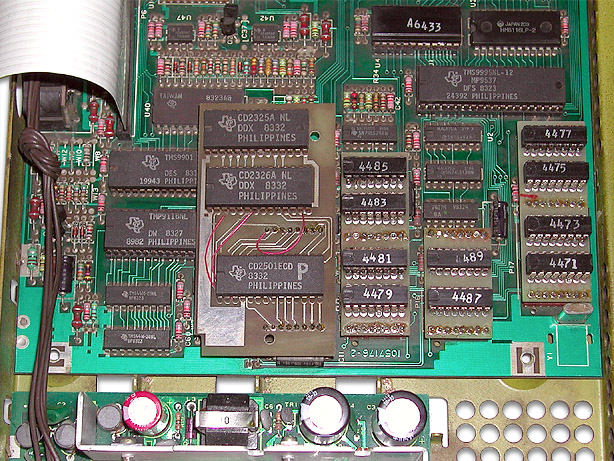

Vue de gauche / Left view:
Ce prototype est très similaire au modèle #19. Seul le connecteur de Bus d'extension a été remplacé par le modèle «Slot» et des EPROMS ont été changées par des ROMs

This prototype is still similar to the #19. Only the Bus connector has been swapped by the «Slot» model and some EPROMs have been changed to ROMs.

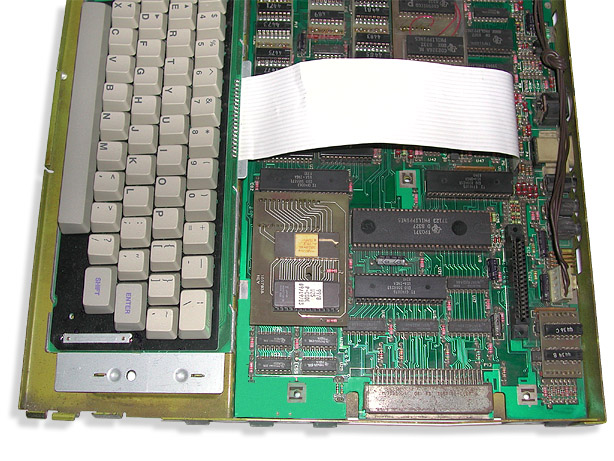

Vue de droite / Right view:
Outre le fait que le châssis métallique a subit un passage en peinture, il a perdu les trous autrefois réservés au modulateur RF.
Le NS74LS00N, décrit sur le #80 Rev.2 est manquant ici, il est uniquement présent sur les cartes mères Rev.1.

In addition to the fact that the metal shield has been painted, it lost the holes formerly reserved for the RF modulator.
The NS74LS00N, described on the #80 Rev.2 is also missing here, it was only présent on Rev.1 motherboards.



Je remercie beaucoup Steve Eggers d'avoir pris pour moi quelques photographies prises de ses prototypes. Comme pour chaque photographie de mon site, je les ai entièrement retouché, détourées pour offrir une meilleure vue ces bêtes  :-)

I thank Steve Eggers very much for sending me some pictures taken of his prototypes. As for each  picture of my website, I have completely re-drawn all of his  pictures to offer a best view of the beasts :-)
