MEMEX est une carte d'extension mémoire CPU. Livrée avec 512Ko de RAM par défaut, sa mémoire peut être étendue jusqu'à de 2Mo. La carte dispose de fonctionnalités intéressantes tel que l'accès mémoire sans état d'attente (0 Wait State) et un système d'auto détection matériel évitant tout conflit avec les autres cartes d'extensions installées dans la Pebox .

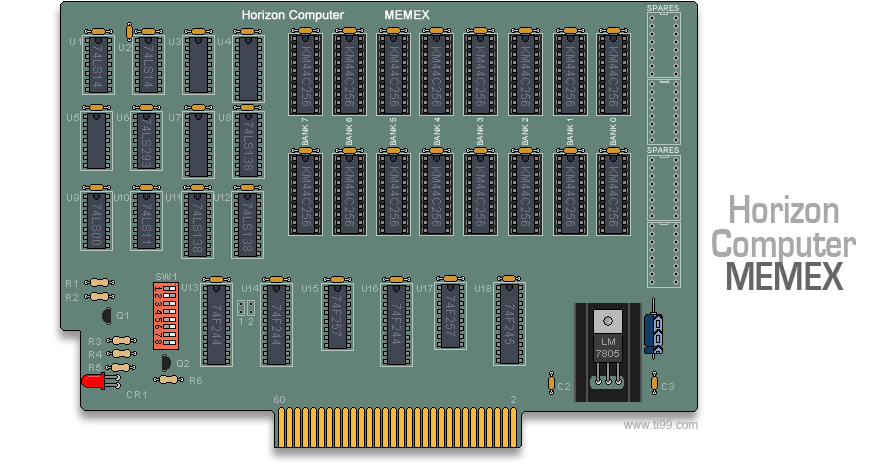

Le schéma ci-dessus présente Memex en configuration maximale



Tableau de configuration du SW1:

Switch
1 ON = 0 Wait State / OFF = 1 Wait State
2 OFF par défaut
3 ON = vérouille >E8 - >EB Configuration 2 Mo RAM
ou
options futures


4 ON = vérouille >EC - >EF
5 ON = vérouille >F0 - >F3
6 ON = vérouille >F4 - >F7
7 ON = vérouille >F8 - >FB
8 ON = vérouille >FC - >FF
