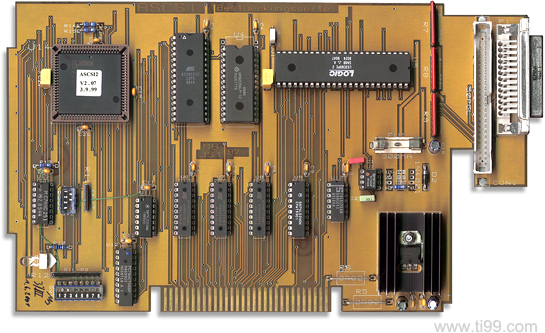

ASCSI-2 est une carte interface SCSI, fonctionnant aussi bien sur TI-99/4A que sur Geneve 9640. Elle peut contrôler jusqu'a sept périphériques SCSI tels que des disques durs, lecteurs ZIP ou lecteurs CD. ASCSI-2 fait partie d'une famille de cartes d'extensions réalisées par le SNUG, un groupe de développeurs allemands talentueux.

La commercialisation de ASCSI-2 a debuté en 1997. A noter qu'elle est compatible avec la carte SCSI de Western Horizon sortie en 1992, et pour cause: elle est son clone moderne et amélioré.















La carte est équipée du contrôleur SCSI 53C80 rendu célèbre par son intégration dans le Macintosh Plus. La vitesse théorique de transfert de ce contrôleur peut atteindre 4 Mo/seconde. L''accès direct à la mémoire (DMA) est supporté. Le DSR est contenu dans une EEPROM, il peut donc être facilement mis à jour . Les contraintes du système limitent à 248 Mo la taille des disques durs après leur formatage.

La connexion aux périphériques SCSI se fait par un connecteur externe DB25 et interne (50 broches). Seule une Geneve embarquant une ROM récente (V1.00) permet de booter sur un disque dur SCSI.

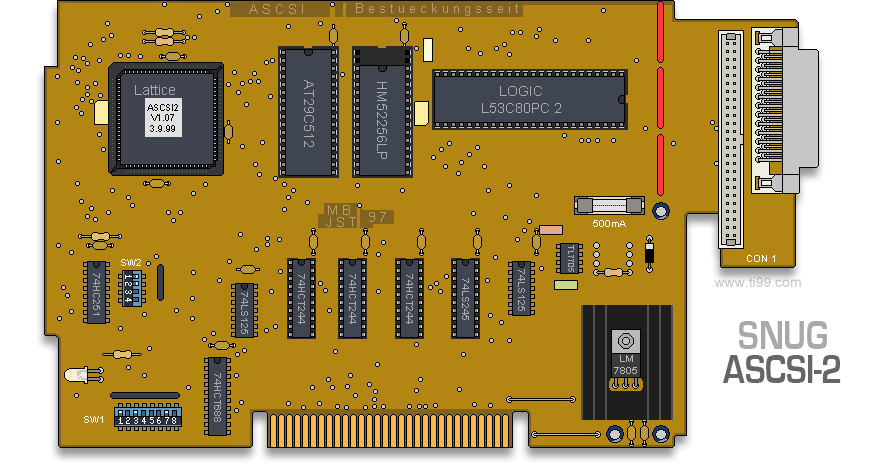

Tableau de configuration du SW1:

  A2 A3 A4 A5 A6 A7 A8 -
Association


 CRU

 1  2  3  4  5  6  7  8
>600 ON ON ON OFF OFF ON ON
>700 ON ON ON OFF OFF OFF ON
>800 ON ON OFF ON ON ON ON
>900 ON ON OFF ON ON OFF ON
>A00 ON ON OFF ON OFF ON ON
>B00 ON ON OFF ON OFF OFF ON
>C00 ON ON OFF OFF ON ON ON
>D00 ON ON OFF OFF ON OFF ON
>E00 ON ON OFF OFF OFF ON ON   Utilisé
>F00 ON ON OFF OFF OFF OFF ON   SGCPU
>1000 ON ON ON ON ON ON ON   HFDC, HRD
>1100 ON OFF ON ON ON OFF ON   Contrôleur disquettes, HFDC
>1200 ON OFF ON ON OFF ON ON   Co processeur mathématique
>1300 ON OFF ON ON OFF OFF ON   RS-232 #1
>1400 ON OFF ON OFF ON ON ON   Carte EVPC 80
>1500 ON OFF ON OFF ON OFF ON   RS-232 #2
>1600 ON OFF ON OFF OFF ON ON
>1700* ON OFF ON OFF OFF OFF ON   PGRAM(+) , ASCSI
>1800 ON OFF OFF ON ON ON ON   Imprimante thermique TI
>1900 ON OFF OFF ON ON OFF ON
>1A00 ON OFF OFF ON OFF ON ON
>1B00 ON OFF OFF ON OFF OFF ON   HSPGL
>1C00 ON OFF OFF OFF ON ON ON
>1D00 ON OFF OFF OFF ON OFF ON   Contrôleur IEEE8
>1E00 ON OFF OFF OFF OFF ON ON   AMS/AEMS/SGCPU
>1F00 ON OFF OFF OFF OFF OFF ON   Carte P-Code

* Configuration par défaut.

Tableau de configuration du SW2:

1 2 3 4 SCSI-ID
ON ON ON ON=TI/OFF=GENEVE   0 (SCS1)
OFF ON ON   1 (SCS2)
ON OFF ON   2 (SCS3)
OFF OFF ON   3 (SCS4)
ON ON OFF   4 (SCS5)
OFF ON OFF   5 (SCS6)
ON OFF OFF   6 (SCS7)
OFF OFF OFF   7 (SCS8)


Les contributeurs au projet sont:
Michael Becker : Design hardware, développement et documentation.
Jürgen Stelter : Design du circuit imprimé, fourniture d'éléments de construction.
Harald Glaab : DSR , fourniture des plaques.
Gerd Weismann et Berry Harmsen : Liaison avec les USA.
Don O'Neil: de Western Horizon.
Dave Nieters : DSR.
