La programmation en UCSD Pascal sur TI-99/4A sans l'imposante Pebox, c'est possible.
L'interface P-Code fait partie de ces extensions «Side-car» à connecter directement sur l'ordinateur, qui fonctionne à condition d'installer l'extension mémoire de 32 Ko PHP2200C, le contrôleur de disquettes PHP1800C et un lecteur de disquette PHP1850. Admirez votre configuration TI-99 mesure à présent plus d'un mètre de long.
Prix en 1982: 400$ US.
Prix du lot PHP2400, PHP2200C, PHP1800C, PHP1850: 1500$ US. Quand on aime....
La première extension mémoire 32 Ko pour le TI-99/4 et 4A. Sa liaison avec le micro-ordinateur et d'autres extensions externes est de type «Side-car». Un terme qui définit toute une série de périphériques s'emboîtant les uns au autres et dont les extensions PHP1800C et PHC1700C font partie. Cette extension mémoire offre à l'utilisateur la possibilité de concevoir des programmes en Basic beaucoup plus longs et complexes, d'accéder au langage éducatif TI-Logo et à la programmation en Assembleur 9900 avec la cartouche Editor/Assembler. Elle permet également de faire fonctionner la carte P-Code.
L'alimentation secteur, 220V ou 110V selon le pays de destination, est intégrée au coffret. Le témoin de fonctionnement se résume à l'apparition d'un point de couleur rouge quand l'interrupteur est en position Marche. La lésine de Texas Instruments surprend compte tenu du prix prohibitif de l'extension: 2750 FF en 1982, un prix plus élevé que le TI-99/4A lui-même.
Plus surprenantes encore, les entrailles de l'extension qui révèlent un problème profond dans les choix techniques et commerciaux de Texas Instruments...
Ce boîtier dote le TI-99/4 et 4/A de deux ports série RS-232C de type 25 broches. La liaision avec le micro-ordinateur ou d'autres périphériques externes se présente de la même manière que sur les boîtiers PHP1800C et PHP2200C.
L'alimentation électrique est intégrée.
Prix en 1980: 225$ US
Ce boîtier externe un contrôleur de lecteurs de disquettes PHP 1850. Il est doté de trois connecteurs: Le connecteur situé à gauche permet la liaison au bus d'extension du micro-ordinateur, celui de droite offre la possibilité de brancher un autre périphérique utilisant lui aussi le bus d'extension. Le dernier connecteur, situé à l'arrière, est utilisé par les lecteurs de disquettes PHP 1850 ou tout autre lecteur compatible. Il est possible de chaîner jusqu'a trois lecteurs.
L'alimentation électrique est intégrée.
Vendue dès le début de l'année 1980 aux alentours de 400$ US, cette imprimante thermique utilise des rouleaux de papier de 9 cm de large. Sa vitesse d'impression est de 30 caractères par seconde. Le nombre maximal de caractères imprimables sur une seule ligne est de 32 ce qui correspond exactement au nombre de caractères que peut afficher le TI-99 sur une ligne à l'écran sous TI-Basic ou Extended Basic. L'imprimante peut imprimer tous les jeux de caractères utilisables par l'ordinateur et dispose, en plus, d'un jeu de 32 symboles graphiques prédéfinis.
Taille de l'imprimante:: 25 x 16.9 x 13.8 cm.
Alimentation intégrée, 220V ou 110V selon le pays de commercialisation.
Ce boîtier est l'une des toutes premières extensions proposées par Texas Instruments. Grace à ce Speech Synthesizer, l'ordinateur peut parler! Une prouesse pour l'époque.
Le vocabulaire résident se compose de 373 mots ou phrases. De nombreuses cartouches de jeux et éducatives l'utilisent. Le Speech Synthesizer sera sûrement l'extension la plus populaire des utilisateurs. Texas Instruments n'hésitant pas à la mettre en avant dans ces publicités.
La trappe située en façade restera inutilisée. Elle devait permettre l'installation de Speech ROM, des modules offrant des mots ou phrases supplémentaires. Une idée qui n'est pas sans rappeler les petits modules de la dictée magique, le célèbre jeu éducatif parlant de la firme texane.
La carte P-Code s'insère dans la Pebox. Grâce à elle, il est possible d'exécuter des programmes écrits en langage UCSD Pascal. La carte contient principalement deux boîtiers ROM et huit GROM.
Un interrupteur permet d'activer ou non cette dernière. Si celui-ci est sur la position 'ON', l'ordinateur fonctionnera exclusivement sous environnement P-System. Extension RAM 32 Ko et lecteur de disquettes obligatoires.
Pour revenir au mode de fonctionnement natif de l'ordinateur, il est nécessaire de l'éteindre, de basculer l'interrupteur sur 'OFF' et de remettre l'ordinateur sous tension.
Ce modem de Texas Instruments a été initialement conçu pour le TI-99/4 en 1979. Il se relie au boîtier RS232C PHP1700 ou à une carte RS232C PHP1220 (Pebox obligatoire)
.
Ses caractéristiques:
- Compatible Bell 103
- Vitesse de transfert de 300 bauds
- Modes HALF et FULL duplex
- Boîtier d'alimentation basse consommation
- Connecteur DB25
- Mode "TEST" pour vérifier le bon fonctionnement du modem.
A l'époque, un téléphone se composait d'un boîtier numéroteur et d'un combiné reliés par un fil. Le combiné téléphonique est l'élément qui vient s'emboîter sur le Phone Modem. Les signaux peuvent ainsi être traités par le modem.
En 1979, un téléphone ressemblait à ceci:
Cette carte interface offre à la fois deux ports série RS232C (réunis sur un connecteur femelle 25 broches ) et un port parallèle 8 bits dont le connecteur n'est lui aussi malheureusement pas standard. La Pebox peut recevoir deux cartes PHP1220 offrant au total 4 ports série (nommés RS232 ou RS232/1, RS232/2, RS232/3,RS232/4) et 2 ports parallèles (nommés PIO ou PIO/1, PIO/2).
La Pebox peut recevoir jusqu'à deux carte PHP1220 simultanément. La reconnaissance de la seconde carte par le système nécessite toutefois la modification d'un cavalier sur le PCB.

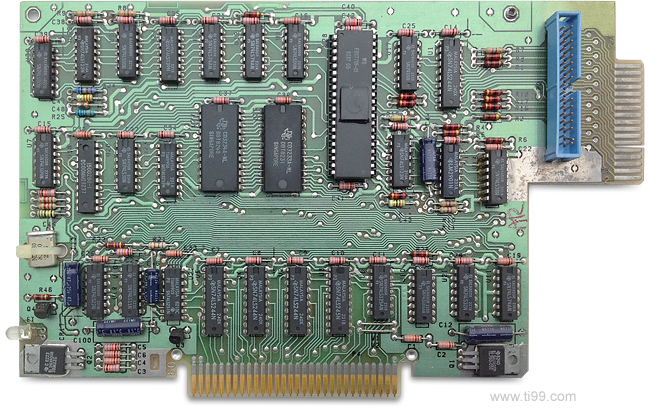

Ce contrôleur, qui s'installe généralement dans le slot #8 de la Pebox, permet de gérer jusqu'a trois lecteurs de disquettes double faces en simple densité (DSK1,DSK2 et DSK3). Il est architecturé autour du contrôleur WD1771. Un connecteur situé à l'arrière permet de brancher les unités de lecteurs externes. Le connecteur interne (bleu), composé de 34 broches sert à la liaison de lecteur interne PHP1250.
Le Disk Memory Drive PHP1250 de Texas Instruments est un lecteur simple face de type Shugart. En configuration d'usine, il reçoit un 'Termination Resistor Pack' (composant amovible ressemblant à un circuit intégré) qui déclare le lecteur installé dans la Pebox comme seul lecteur présent dans le système. Lors de l'installation d'un ou plusieurs lecteurs supplémentaires, ce composant doit être retiré pour être placé sur le dernier lecteur de la chaîne.
Note: La carte PHP1240 est présentée ici sans son bouclier métallique, servant à la fois de protection et de dissipateur thermique.
Lire la suite de Disk Memory System (PHP1240) & Disk Memory Drive (PHP1250)
