Cette interface auto-alimentée pour imprimante doit son originalité à la disposition particulière de sa connectique. En effet, la prise servant à relier d'autres périphériques au bus est située à l'arrière du boîtier et non sur le côté droit comme sur la majorité des périphériques de type «Side-Car». Et c'est une très bonne idée, car l'imposant connecteur de la Pebox est ainsi dirigé vers l'arrière de l'ordinateur libérant de l'espace sur le bureau.
Pour le reste, nous sommes en présence d'une classique interface PIO, l'imprimante répondant indifféremment au nom de périphérique «PIO» ou «AXIOM».
Prix en 1986: 60$ US.
Le groupe d'utilisateur «System99», plus connu sous l'abréviation SNUG, est un groupe Allemand très actif au sein de la communauté TI-99. Il a réalisé un bon nombre de cartes d'extensions d'excellente qualité.
Lire la suite de Les extensions conçues par le System-99 User-Group
Gramulator: Gramulator est un simulateur de cartouches Solid State Software. Il se présente sous la forme d'un boîtier que l'on insère dans le port réservé aux cartouches. Sa mémoire se compose de 64 Ko de GRAM et de 2 X 8 Ko de RAM. Il est capable de désactiver les GROM 0,1 & 2 du Système, de les modifier, voir de les remplacer. Gramulator peut lire aussi les cartouches MBX de Milton Bradley. Un avantage sérieux face au GRAM Kracker de Millers Graphics
La mémoire de 80 Ko est sauvegardée par une pile.
Ultra-RAM module DM-32: Un extension mémoire RAM de 32 Ko de type «Side-car» et aux caractéristiques équivalentes à l'extension RAM 32 Ko proposée par Texas Instruments.
Ultra-Smart RAM module CM-32: Une autre extension mémoire RAM de 32 Ko, cette fois-ci à la sauce CMOS. Elle intègre une pile de sauvegarde.
Communications Interface RS232/PIO: Une interface série RS-232 et un port PIO logés dans un boîtier «Side-car» miniature.
Prix en 1985: 120$ US.
L'électronique a été reprise dans une série de Boxcar RS232 de Microdistributors International Inc.
Les périphériques de Doryt Systems Inc. reprennent parfaitement au look du TI-99/4A métal, ils se connectent sur le port d'extension bus.
Paraprint 18A: Interface parallèle à la norme Centronics. Prix: 105$ US en 1983.
RS-232C: Interface série.
32 K memory Expander: Extension RAM de 32 Ko.
9900 Micro-Expansion System: Ce boîtier d'extension «side-car» aux dimensions fort réduites intègre un contrôleur pour lecteur de disquettes double face/double densité, une interface série et parallèle (PIO) et une extension RAM de 32 Ko. Quatre témoins lumineux placés sur sa face avant indiquent l'activité de chaque extension. Livré avec une disquette 5"1/4 contenant le logiciel "CorComp Disk Manager" et un adaptateur secteur, malheureusement dépourvu d'interrupteur Marche/Arrêt.
Le CC900 MES avoisinait les 300$ US, un très bon prix pour une extension qui offrait ce que les clients recherchaient généralement dans une configuration Pebox de Texas Instruments et dont le prix était, quant à lui, stratosphérique.

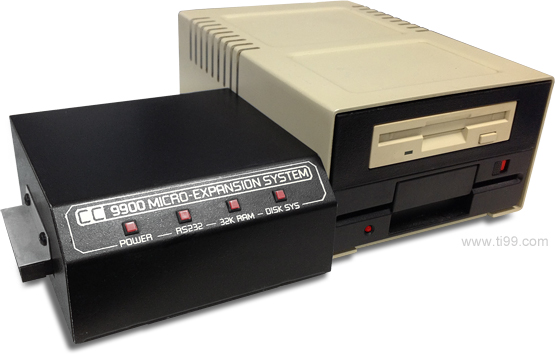

La photographie à droite présente un boîtier double lecteur de disquettes, non fourni avec le CC9900 MES.

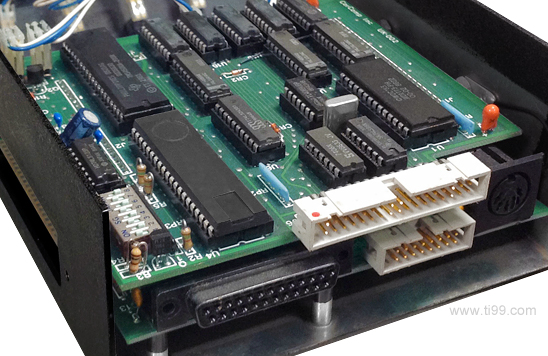

A l'intérieur du boitier, deux cartes en piggy-back:
- La carte supérieure intègre le contrôleur de disquette piloté par un WD1773 ainsi que l'extension mémoire de 32 Ko gérée par un TMS4500.
Un regret: le boîtier de cavaliers n'est pas accessible de l'extérieur. Pour configurer le contrôleur de disquettes, il est nécessaire de démonter le boitier métallique.
- La carte inférieure renferme l'électronique du port PIO et du port série RS232 ainsi que le connecteur DIN d'alimentation électrique.
Les buffers 74LS244 et 74LS245 que Texas Instruments préconisait pour la réalisation de tout périphérique connecté au port d'extension bus sont ici absents. La liaison du CC9900 MES au TI-99/4A n'est pas sécurisée et un faux contacts entre les deux matériels peut facilement provoquer leur destruction. Aussi, il n'est pas rare de voir une bande velcro collée sur le flanc gauche d'un CC9900, cette solution de fortune qu'appliquaient certains utilisateurs permettait de faire tenir fermement l'extension au micro-ordinateur.
Configuration des cavaliers du CC9900:
| n° de lecteur | DSK1 | DSK2 | DSK3 | DSK4 | ||||
| n° de cavaliers | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 3 ms | ON | ON | ON | ON | ON | ON | ON | ON |
| 6 ms | OFF | ON | OFF | ON | OFF | ON | OFF | ON |
| 10 ms | ON | OFF | ON | OFF | ON | OFF | ON | OFF |
| 15 ms | OFF | OFF | OFF | ON | OFF | OFF | OFF | OFF |
RS232 Card: Classique carte série pour Pebox. Plus de détails ici. Prix en 1986: 80$ US.
32K Card: Carte d'extension 32 Ko pour Pebox. Prix en 1986: 110$ US.
Stand Alone RS232: Interface série RS232, cette fois-ci sous la forme d'un boîtier externe à connecter sur le bus d'extension du TI-99/4A. Prix en 1986: 90$ US.
512 K Memory Plus Card: Extension de 512 Ko Pour PeBox. Prix en 1986: 230$ US. Il existe une version allégée de la carte équipée de 256 Ko de RAM. Prix en 1986: 170$ US.
512 K Memory Plus: Extension de 512Ko à connecter sur le bus d'extension du TI-99/4A. Prix en 1986: 270$ US. Il existe une version allégée de la carte équipée de 256 Ko de RAM. Prix en 1986: 250$ US.
Stand Alone 32 Ko: Extension mémoire de 32 Ko à connecter sur le bus d'extension du TI-99/4A. Prix en 1986: 90$ US.
9900 DS/DD Controller: Classique carte contrôleur de disquettes, pour PeBox. Prix en 1986: 150$ US. Plus détails ici.
Triple Tech P-Box Card: Une mémoire tampon (buffer) de 64 Ko pour imprimante, un connecteur pour recevoir le PCB du Speech Synthesizer et une horloge temps réel. Une carte d'extension pour PeBox. Prix en 1986: 138$ US.
9900 Clock Stand Alone: Une extension Horloge Temps Réel à connecter sur le bus d'extension du TI-99/4A. Prix en 1986: 70$ US.
'83 Module Adapter: Destiné aux TI-99/4A en V2.2, cet adaptateur contourne la protection qui empêche les cartouches sans GROM de fonctionner. Prix en 1987: 28$ US.
Z80A Card: Carte CP/M équipée d'un microprocesseur Z80A cadençé à 4Mhz, de 64 Ko de RAM, de 2 ports série RS-232 et d'un contrôleur de disquettes DSDD.
Prix en 1985: 350$US
80 Column Inteligent Terminal: Transforme le TI-99/4A en un terminal inteligent à 80 colonnes.
Prix en 1985: 310$US
128 K Expansion Card: Cette carte se compose de quatre banques mémoires, la première se comporte comme une extension 32Ko classique, les trois autres banques sont reconnues par des logiciels tels que TI-Writer ou Multiplan, peuvent être utilisées comme disque(s) virtuel(s).
Prix en 1985: 230$US
Mechatronic était une société allemande basée à Sindelfingen.
Eprommer 99: Ce programmateur d'EPROMs de type 2532, 2716, 2732, 2764, 27128 se loge dans le port cartouche du TI-99/4A. Il dispose d'un support destiné à l'installation d'une EPROM et d'un connecteur pour l'insertion d'une cartouche Solid State Software. Le logiciel qui l'accompagne est d'un emploi très facile, il permet l'écriture, la lecture et la vérification des EPROMs mais aussi de lire le contenu de composants ROM, GROM, RAM du système ou de la cartouche insérée. Tensions de programmation supportées : 21V et 25V. Eprommer 99 propose trois vitesses de programmation: Normal, Intelligent et Rapide.
Système minimal: TI-99/4A , 32 Ko de RAM ainsi que la cartouche Editeur/Assembleur, TI-Extended Basic ou Mini-Memory.
128K-RAM: Ce périphérique de type «side-car» Embarque une extension mémoire utilisateur de 32 Ko, une extension mémoire secondaire de 96 Ko réservée à la fonction de disque virtuel (hélas non sauvegardée par pile) et un port PIO. Le boîtier se connecte au port d'extension bus du micro-ordinateur, il est alimenté par un transformateur secteur 220V-5V 800mA. Le boîtier existe une version 32 Ko, dépourvu de fait du disque virtuel.
128K GRAM-Card: Une fois logée dans la Pebox, la carte offre la possibilité de dumper des cartouches et de stocker leur contenu sur disquette sous la forme de fichiers. Ces fichiers peuvent ensuite être chargés dans la mémoire de la carte qui se chargera ensuite de simuler la présence des cartouches dans l'ordinateur. La cartouche originale devient ainsi inutile. Un bel outil de piratage même si le mode d'emploi de la carte s'en défend. Une carte 128K-GRAM peut contenir l'équivalent de deux cartouches.
Des documents trouvés font écho de l'existence d'une version à 512 Ko de mémoire.
CPS-99: Coffret incluant un contrôleur de disquettes, un lecteur 5"1/4 double face double densité de 360 Ko, une extension mémoire de 32 Ko, deux interfaces séries RS232C et un port PIO. Prix: 6500 FF en 1986.
Prix en 1987: 385$ USD.
TI Mouse: Une souris qui se connecte sur le port manettes de jeux de l'ordinateur.
Précautions: Le design des cartes «sidecar» de Mechatronic bien qu'ingénieux est très minimaliste. L'alimentation électrique n'a pas de protection contre l'inversion de polarité, il n'y a pas non plus de LED de mise sous tension, ni d'interrupteur. Le trio idéal d'absents pour cramer l'extension en cas de mauvaise manipulation ou d'inattention. Il est donc prudent d'installer un interrupteur M/A et une LED.
T32K-S: Une extension mémoire de 32 Ko qui se connecte sur le port d'extension bus. Le boîtier, qui n'est pas plus large que le Speech Synthesizer, est de couleur aluminium, noir, blanc ou beige selon les stocks. Prix: 110$ US.
T32K-C: Une autre extension mémoire de 32 Ko qui, cette fois-ci, s'insère dans la PeBox.
Keyboard Interface Card: La carte interface se loge dans le TI-99/4A à la place du clavier original, elle permet d'utiliser des claviers étendus à la norme IBM PC/XT.
99/84 Keyboard Enhancement: Ce clavier composé de 84 touches offre un vrai confort de frappe. Il se connecte sur la carte interface pré-citée. Prix: 150$ US en 1986.
99/101 Keyboard Enhancement: Un clavier de 101 touches. Prix: 150$ US en 1986.
99/105 Keyboard Enhancement: Un clavier de 105 touches de type PC/AT. Prix: 200$ US en 1987.
Console Cover Kit 99/105 : Simple plaque en plastique destinée à masquer le trou béant laissé par le retrait du clavier. Prix: 11$ US en 1987.
MX01 Memory Enhancement System: Carte d'extension mémoire de 32 Ko en standard pouvant être étendue à 544 Ko. Il est possible d'installer jusqu'a 5 cartes MX01 de 544 Ko dans la Pebox (si cette dernière dispose d'assez de slots libres) pour atteindre 2 Mo de RAM. La RAM au delà des 48 Ko est utilisée comme RAM Disk avec la possibilité de créer jusqu'a 9 disques virtuels. Le contenu des disques virtuels est maintenu par pile.
PE/2-A, PE/2B, PE/2C: Trois boîtiers de type Desktop PC. Le premier modèle remplace la PEB/PES/Pebox de Texas Instruments, le second permet également d''intégrer la carte mère du TI-99/4A et le troisième ajoute au second la possibilité d'intégrer la carte Geneve9640 (les deux ordinateurs partagent le même clavier, bus et écran, un commutateur bascule de l'un à l'autre).
Speech Synthesizer Adapter Card: Un adaptateur permettant d'installer le Speech Synthesizer dans la PeBox.
